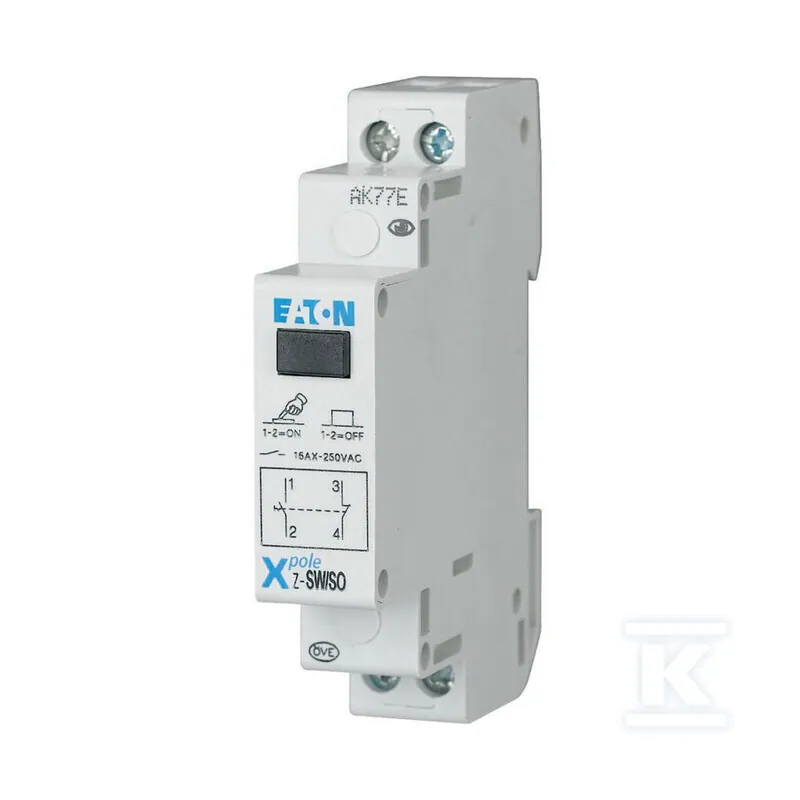

Popis: Přepínač Eaton Z-SW/SO
- 2 póly
- 16 A
- 250 V AC
- 1 modul
- IP40
- 1 spínací kontakt + 1 rozpínací
Řídicí spínač Eaton Z-SW/SO ze série Z-S (kód 276302) je dvoupólový modulární spínač na proud 16 A a napětí 250 V AC. Zabírá jeden modul šířky a má hloubku zabudování 60 mm. Má jeden spínací a jeden rozpínací kontakt. Další modulární spínače a odpínače najdete v kategorii Spínače, odpínače.
Řídicí spínač Z-S — který kód zvolit
Tři kódy série Z-S mají stejnou velikost: 1 modul a hloubku zabudování 60 mm. Liší se počtem pólů a kontakty. Kód 276302 jako jediný z této trojice má rozpínací kontakt.
| Model | Póly | Spínací kontakty | Rozpínací kontakty |
|---|---|---|---|
| 276300 | 1 | 1 | 0 |
| 276301 | 2 | 2 | 0 |
| 276302 (tento produkt) | 2 | 1 | 1 |
Montáž spínače Z-SW/SO — na co nezapomenout
- Šířka 1 modul a hloubka zabudování 60 mm: před objednáním zkontrolujte volné místo v rozvodnici.
- Minimální jmenovité napětí je 230 V a jmenovitá spínací schopnost 0,016 kA: tyto hodnoty v obvodu nepřekračujte.
- Stupeň krytí IP40 podle výrobce: zabezpečte místo montáže proti vlhkosti a prachu podle projektu.
- Spínač nemá signalizační kontrolku.
- Připojení provádí instalatér podle návodu výrobce.
