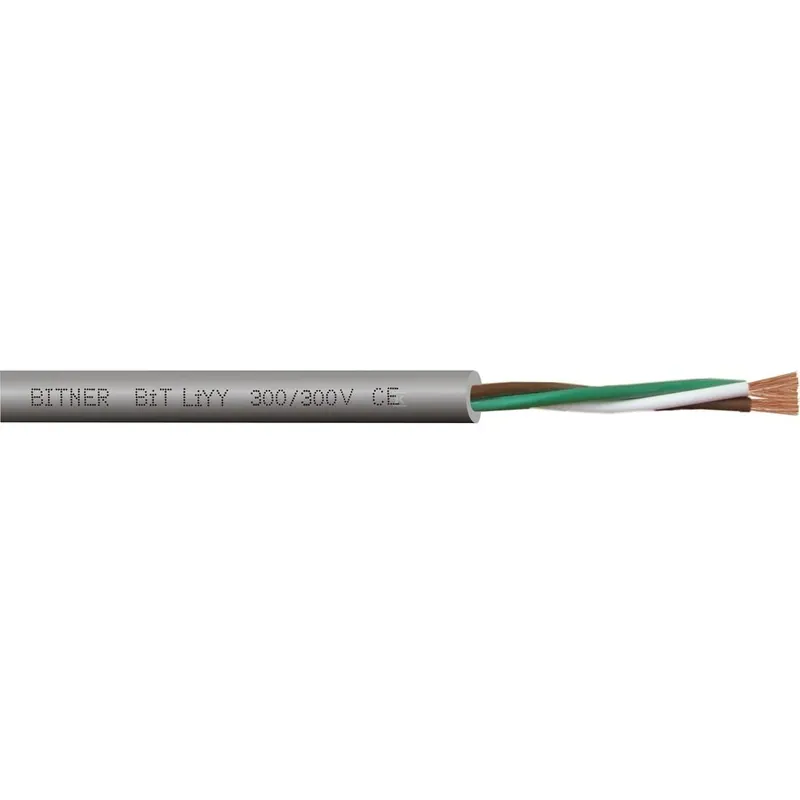

Popis: Řídicí kabel BiT LiYY 4x1,0 300V Bitner
- 4 žíly
- průřez 1,0 mm²
- 300 V
- izolace a plášť PVC
- lanovité vodiče
Řídicí kabel 4×1,0 mm² Bitner BiT LiYY je čtyřžílový kabel pro řídicí a signalizační obvody. Používá se tam, kde je v jednom plášti potřeba několik nezávislých žil o průřezu 1 mm², například při propojení automatizace a řídicích signálů. Kabel patří do kategorie kabely pro automatizaci a přenos dat.
Řídicí kabel LiYY – kolik žil a jaký průřez zvolit
Počet žil zvolte podle počtu signálů v obvodu. Průřez 1,0 mm² je společný pro varianty o 3–10 žilách, průřez 1,5 mm² se vyskytuje u verze o 4 žilách.
| Model | Počet žil a průřez |
|---|---|
| BiT LiYY 3×1,0 300V | 3 žíly × 1,0 mm² |
| BiT LiYY 4×1,0 300V (tento produkt) | 4 žíly × 1,0 mm² |
| BiT LiYY 4×1,5 300V | 4 žíly × 1,5 mm² |
| BiT LiYY 6×1,0 300V | 6 žil × 1,0 mm² |
| BiT LiYY 8×1,0 300V | 8 žil × 1,0 mm² |
| BiT LiYY 10×1,0 300V | 10 žil × 1,0 mm² |
Montáž — na co nezapomenout
- Dodržujte minimální poloměr ohybu uvedený výrobcem, zejména při montáži za studena.
- Před připojením zkontrolujte spojitost a izolaci každé žíly, aby se závada nepřenesla do obvodu.
- Žíly označte čísly nebo barvami podle schématu zapojení.
- Ke svorkám zvolte dutinky odpovídající průřezu 1,0 mm².
- Řídicí kabely nevádějte společně s napájecími vodiči bez oddělení, podle zásad montáže.
