Popis: Topná čerpadlová skupina Oventrop Regumat S-180 DN 25 bez čerpadla
- DN 25
- PN10, až do 95 °C
- kvs 7
- do 50 kW (ΔT 20 K)
- nesmíšený okruh
Skupina čerpadla Oventrop Regumat S-180 DN 25 bez čerpadla je armaturní sada pro připojení kotle k ústřednímu topení. Oběhové čerpadlo si vyberete zvlášť: sada má přípojky G 1½ AG a montážní prostor pro čerpadlo o délce 180 mm. Okruh je nesmíšený, tedy kotel pracuje bez směšovacího ventilu.
Skupina čerpadla DN 25 pro nesmíšený okruh
Regumat S-180 spojuje kotel s topnou soustavou v nesmíšeném okruhu. Doporučený výkonový rozsah je max. 50 kW při ΔT 20 K a Δp 100 mbar. Maximální provozní tlak je 10 bar (PN10), provozní teplota až 95 °C.

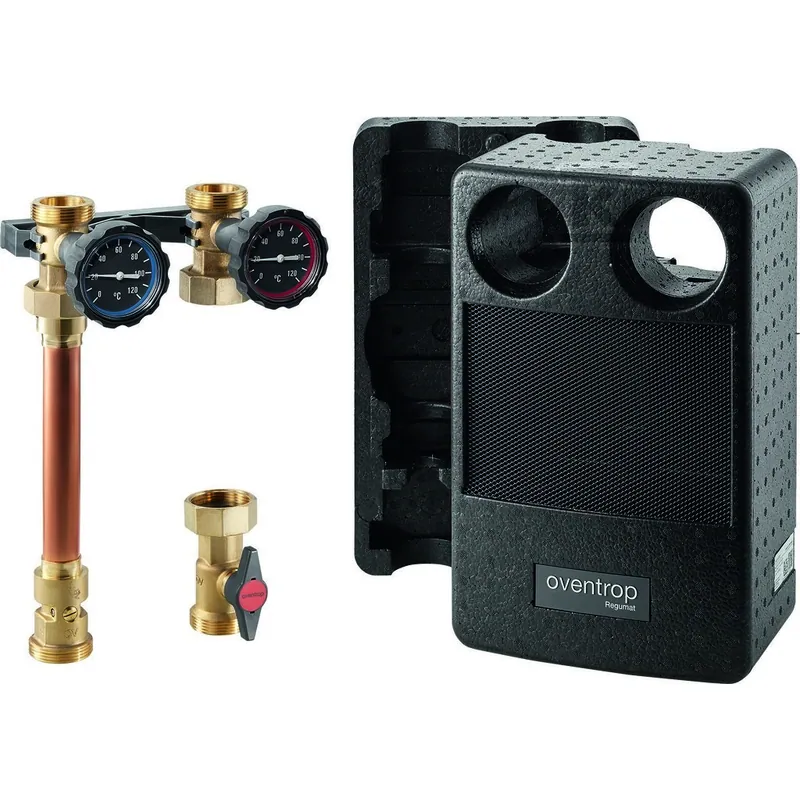

Konstrukce a součásti v sadě
- Armatura z mosazi, těsnění z EPDM.
- Uzavírací kulové kohouty se dvěma teploměry v držácích.
- Nástěnný držák a modulární tepelná izolace.
- Zpětný ventil 20 mbar ve vratném potrubí. Není těsným protiprůtokovým ventilem, proto je možná mírná gravitační cirkulace.
Připojovací objímky nejsou součástí sady, dokupte je jako příslušenství.
Kvs 7 a výkon v praxi
Hodnota kvs 7 popisuje průtočnost armatury. Uvedený výkonový rozsah platí pro ΔT 20 K a odpor okruhu 100 mbar. Při jiném ΔT nebo odporu okruhu je nutné rozsah výkonu před výběrem přepočítat.
Který variant zvolit: nesmíšený nebo smíšený okruh
Regumat S-180 (nesmíšený okruh) a Regumat M3-180 (smíšený okruh, třícestný ventil se servopohonem 230 V, 90°/140 s, 5 Nm) se liší okruhem a max. výkonem. Verze s čerpadlem mají stejné přípojky G 1½ AG a DN 25.
| Kód | Verze | Čerpadlo | Okruh / max. výkon |
|---|---|---|---|
| 1357020 (tento produkt) | Regumat S-180 | bez čerpadla | nesmíšený, 50 kW |
| 1357027 | Regumat S-180 | Grundfos ALPHA 2.1 25-60 | nesmíšený, 50 kW |
| 1357029 | Regumat S-180 | Wilo-Stratos PICO 25/1-6 | nesmíšený, 50 kW |
| 1357220 | Regumat M3-180 | bez čerpadla | smíšený, 40 kW |
| 1357227 | Regumat M3-180 | Grundfos ALPHA 2.1 25-60 | smíšený, 40 kW |
| 1357229 | Regumat M3-180 | Wilo-Stratos PICO 25/1-6 | smíšený, 40 kW |
Montáž a objednávka
- Ze výroby je napájení na pravé straně. Přepnutí na místě je možné.
- Čerpadlo si vyberte zvlášť: stavební délka 180 mm, přípojky G 1½ AG.
- Výrobce doporučuje v systému filtr Oventrop.
- Připojovací objímky kupujete zvlášť.
