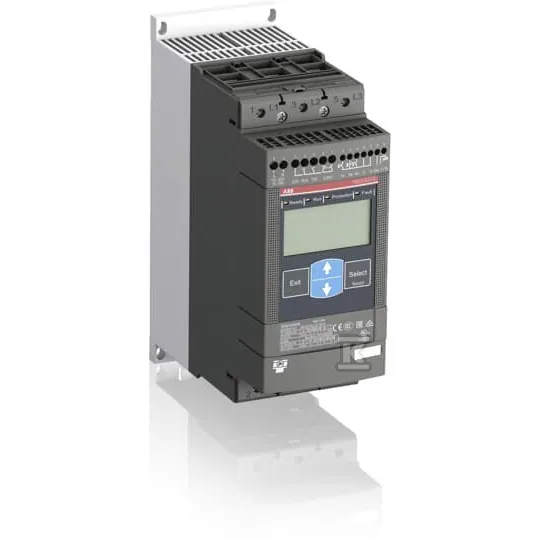

Popis: Softstart ABB PSE25-600-70
- 25 A
- 11 kW při 400 V
- 208–600 V AC
- Modbus RTU
- integrovaný bypass
Softstart 25 A ABB PSE25-600-70 (kód 1SFA897102R7000) slouží k plynulému rozběhu a dobrzdění asynchronních motorů. Výrobce jej uvádí především pro čerpadla: momentová rampa omezuje hydraulické rázy v instalaci. Montáž v rozvodnici.
Při normálním rozběhu (třída 10, zapojení do linky) je jmenovitý proud 25 A. Motor může mít 5,5 kW při 230 V, 11 kW při 400 V nebo 15 kW při 500 V. Rozsah provozního napětí je 208–600 V AC (+10%/-15%) a ovládání je napájeno napětím 100–250 V AC, 50/60 Hz. Další softstarty najdete v kategorii softstarty.
Softstart 25 A v řadě PSE: který model zvolit
Řada PSE zahrnuje jmenovité proudy od 18 do 370 A. Model vyberte podle jmenovitého proudu motoru a jeho výkonu při napětí sítě.
| Model | Proud Ie | Výkon motoru 400 V |
|---|---|---|
| PSE18-600-70 | 18 A | 7,5 kW |
| PSE25-600-70 (tento produkt) | 25 A | 11 kW |
| PSE37-600-70 | 37 A | 18,5 kW |
| PSE60-600-70 | 60 A | 30 kW |
| PSE105-600-70 | 106 A | 55 kW |
| PSE142-600-70 | 143 A | 75 kW |
Montáž a provoz softstartu PSE — na co nezapomenout
- Hlavní obvod má stupeň krytí IP00, proto se softstart montuje do rozvodnice.
- Napájení a ovládání mají stupeň krytí IP20.
- Rozsah provozní teploty je -25…+60 °C, skladovací -40…+70 °C.
- Maximální provozní výška je 4000 m.
- Rozběhová schopnost je 4 × Ie po dobu 10 s, nejvýše 10 rozběhů za hodinu.
- Volitelný externí panel má stupeň krytí IP66.
