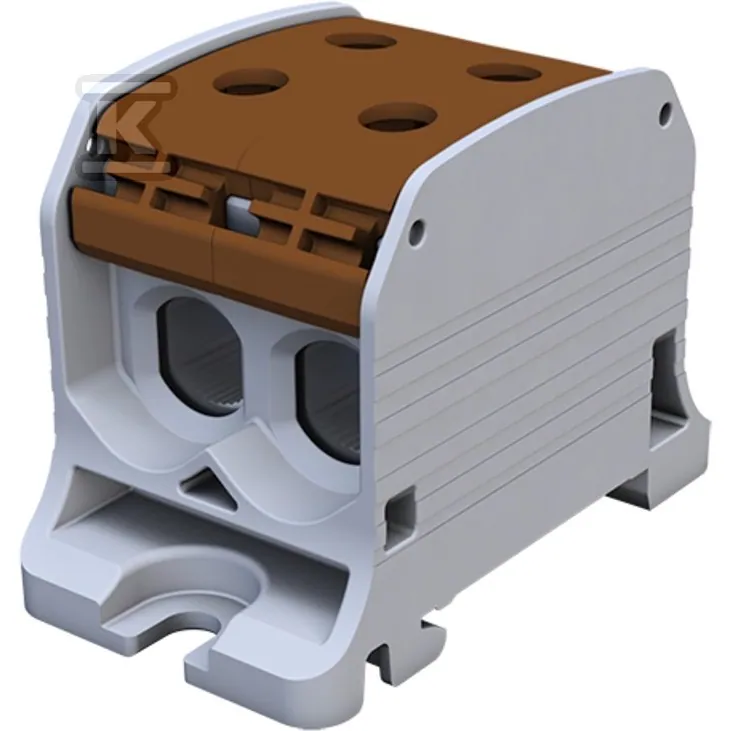

Popis: Šroubová přípojnicová spojka Simet STB 50-2 Al/Cu 6–50 mm² hnědá
- Průřez vodiče 6–50 mm²
- proud 150 A
- 1000 V AC/DC
- upevnění na lištu TS 35
- přítlačný šroub M10
Svorka pro lištu se závitem Simet STB 50-2 (kód 81002015) spojuje hliníkové a měděné vodiče v rozvaděčích. Montuje se na lištu TS 35 nebo na montážní desku. Typické použití jsou přívody a rozdělení vodičů L1–L3, N a PE.
Svorka pro lištu se závitem Al/Cu — barevné varianty
Model STB 50-2 je k dispozici v pěti barvách krytu. Podle výrobce mají všechny stejné elektrické parametry a rozměry, barvu proto volte pouze podle vlastního označení obvodů.
| Varianta | Barva krytu |
|---|---|
| STB 50-2 hnědá (tento produkt) | hnědá |
| STB 50-2 černá | černá |
| STB 50-2 modrý | modrá |
| STB 50-2 šedý | šedá |
| STB 50-2 zelený | zelená |
Montáž — na co nezapomenout
- Vodič odizolujte na délku 16 mm.
- Rozsah průřezů: drát 6–50 mm², lanko 4–35 mm². Nepřipojujte vodiče jiného průřezu.
- Stahovací šroub M10 utahujte podle návodu výrobce.
- Svorka se montuje na lištu TS 35 nebo na montážní desku.
- Shoda s normami IEC 60947-7-1 a IEC 61238-1, jmenovitý proud 150 A pro měď i hliník.
