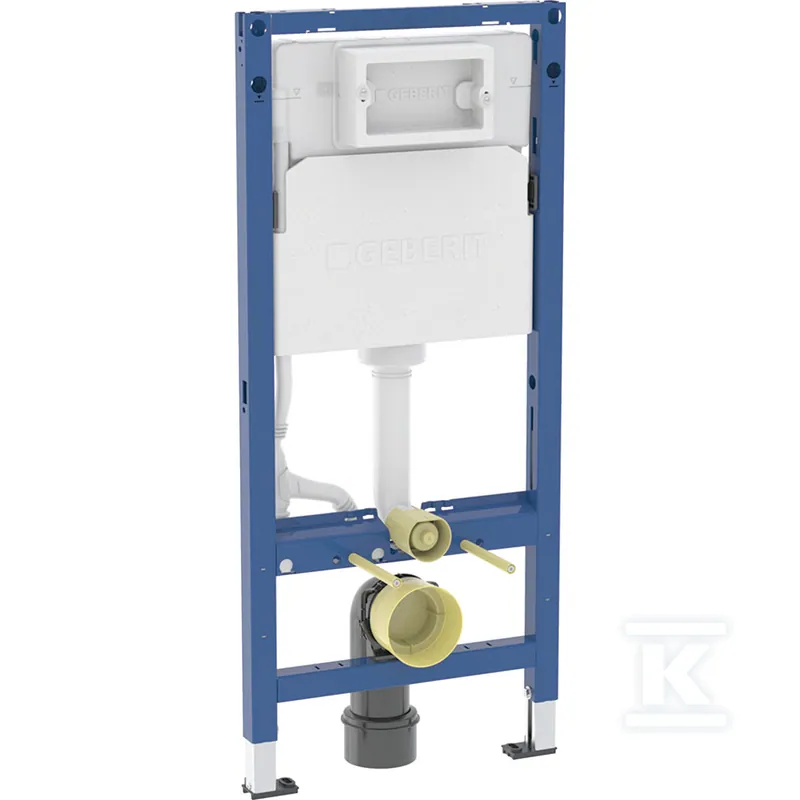

Popis: Podomítkový rám Geberit DuofixBasic 112 cm pro závěsné WC
- H 112 cm
- Š 50 cm
- splachovací nádržka Geberit Delta 12 cm
- rozsah tlaku 10–1000 kPa
- ocel
Podomítkový rám Geberit DuofixBasic 112 cm pro závěsnou WC mísu je statický ocelový rám se splachovací nádržkou Geberit Delta 12 cm. Podle štítku výrobce je rám samonosný, proti korozi chráněný práškovým lakováním a má nastavitelnou výšku. Montuje se do stěny a WC mísa se zavěšuje na jeho rám.
K čemu slouží podomítkový rám pro závěsnou WC mísu 112 cm
Podle katalogu Geberit je rám vhodný:
- do kovových a dřevěných nosných příček,
- do instalačních příček o částečné nebo výšce místnosti,
- do dělicích příček na výšku místnosti,
- pro výšku podlahových vrstev 0–20 cm.
Rám je určen výhradně pro závěsné WC mísy. Má připojovací rozměry odpovídající normě EN 33 a umožňuje vysunutí mísy až o 62 cm.
Parametry DuofixBasic 112 cm v praxi
- Výška 112 cm a rozměr B 50 cm určují rozměr rámu; před nákupem je ověřte podle výšky příčky.
- Rozsah tlaku 10–1000 kPa vymezuje interval tlaku vody, při kterém rám pracuje.
- Maximální teplota vody činí 25 °C.
- Tovární nastavení je 6 / 3 l. Regulace splachování velkým množstvím vody zahrnuje 4 / 4,5 / 6 / 7,5 l a malým množstvím 2–4 l.
- Splachování lze nastavit jednomnožstevně, dvojčinně nebo s funkcí „stop“. Při továrním nastavení je opětovné splachování možné okamžitě.
- Patky jsou z plastu a montážní nohy pozinkované. Hloubka patek odpovídá profilům U UW 50.
- Připojení vody R 1/2 typu MasterFix a MeplaFix má integrovaný rohový ventil a adaptační kroužek.
- Připojovací koleno 90° z PE-HD má průměr 90 mm. Přechodová objímka z PE-HD má průměr 90/110 mm.
Montáž a kompatibilita — na co nezapomenout
- Připojení vody může být zezadu nebo nahoře uprostřed.
- Poloha upevnění distančního držáku může být alternativní podle štítku výrobce.
- Připojovací koleno lze montovat bez použití nářadí.
- Rám má ochrannou hadici přívodu pro hygienické toalety Geberit AquaClean a pro připojovací vedení.
- Komponenty přicházející do styku s pitnou vodou jsou bez olova.
- Elektrická přípojka se upevňuje na rám.
Příslušenství z katalogu Geberit
- Kód 116090SG6: elektronický splachovací systém Sigma80 se síťovým napájením, pro podomítkovou splachovací nádržku Sigma 12 cm, IP45.
- Kód 115861006: montážní sada se zdrojem 12 V DC pro splachovací systémy s elektronickým ovládáním, IP45.
- Kód 25073: připojovací šroubení pro Eurokonus z niklovaného mosazi.
