Popis: Modulární stykač Hager 24 V AC
- 25 A
- 2 NO + 2 NC
- cívka 24 V AC
- AC-7a/b
- IP2X

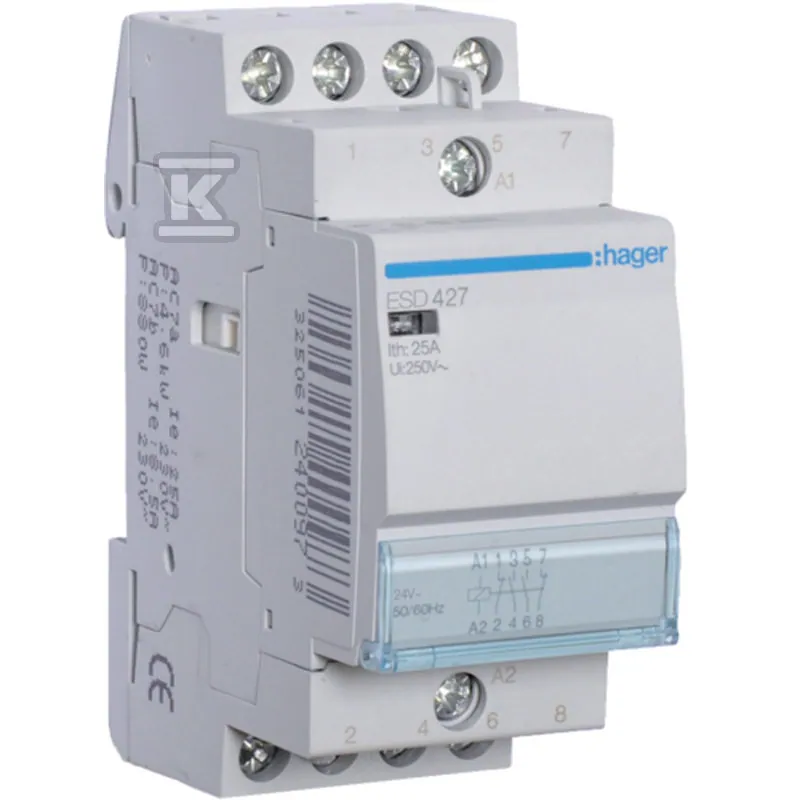

Hager ESD427 je modulární stykač 25 A 2NO+2NC s cívkou 24 V AC pro montáž na lištu TH35. Ovládá obvody osvětlení, topných těles, čerpadel a větrání v domácích a provozních instalacích.
Modulární stykač 25 A 2NO+2NC 24 V AC: k čemu jej použít
Při kategorii A je přípustný proud 25 A, při kategorii B 8,5 A. Přípustné zatížení je až 1900 W žárovek 230 V nebo až 810 VA paralelních svítidel. Jiné stykače najdete v kategorii.
Který model zvolit: 2 NO, 4 NO nebo tichá verze
Vyberte variantu podle počtu kontaktů, proudu a napětí cívky. Níže jsou varianty ze stejné řady.
| Model | Rozlišovací znak |
|---|---|
| ESD427 (tento produkt) | 2 NO + 2 NC, cívka 24 V AC |
| Tichý stykač 24VAC 2NO 25A AC-7a/b | 2 NO, tichá verze, cívka 24 V AC |
| Stykač 24VAC 4NO 40A AC-7a/b | 4 NO, 40 A, cívka 24 V AC |
| Stykač 230VAC 2NO 40A AC-7a/b | 2 NO, 40 A, cívka 230 V AC |
| Tichý stykač 24VDC4NO 25A AC-7a/b | 4 NO, cívka 24 V DC |
Montáž: na co nezapomenout
- Stykač se montuje na lištu TH35.
- Svorky přijímají lankový vodič 1–6 mm² nebo drát 1–10 mm².
- Před připojením zkontrolujte napětí cívky: verze 24 V AC a 230 V AC mají podobné pouzdro.
- Rozsah provozních teplot je -10…50 °C, stupeň krytí IP2X.
- Připojení v instalaci 230/400 V smí provést pouze oprávněný elektrikář.
