Popis: Tichý stykač Hager 4 NO 25 A
- 4 NO
- 25 A (AC-7a)
- cívka 24 V DC
- 400 V AC
- IP2X

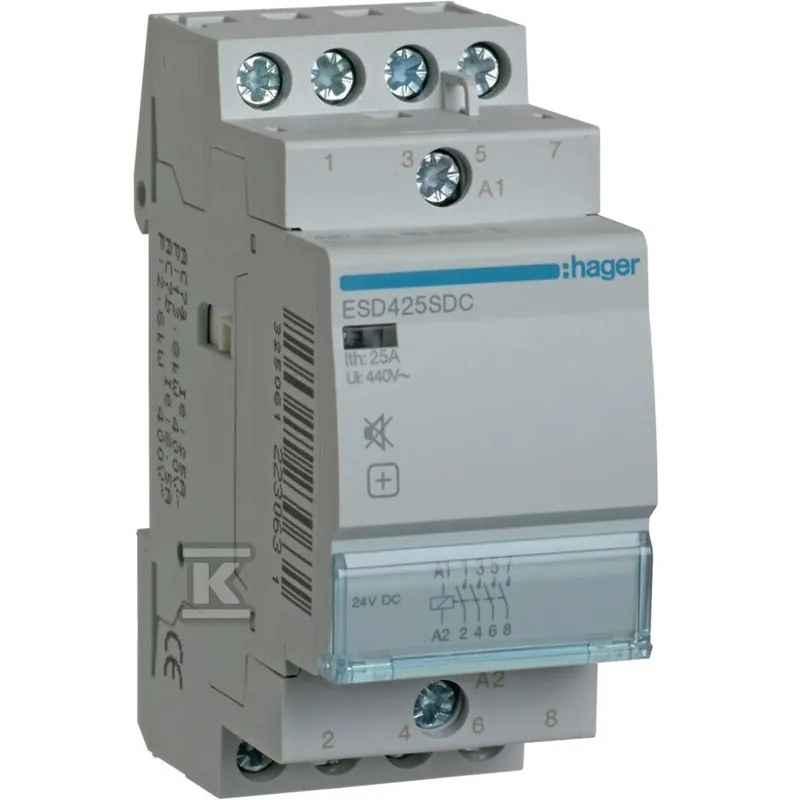

Tichý stykač Hager ESD425SDC se čtyřmi spínacími kontakty NO 25 A a cívkou 24 V DC je modulární stykač na lištu TH35. Používá se k spínání obvodů osvětlení, radiátorů, čerpadel a větrání v domácích a provozních instalacích. Označení S znamená tichou verzi a DC cívku napájenou stejnosměrným napětím 24 V.
Který tichý stykač zvolit: cívka 24 V DC nebo 230 V AC
Modely této řady se liší napětím cívky a počtem kontaktů. Nejčastěji se porovnávají podle řídicího napětí:
| Model | Cívka a kontakty |
|---|---|
| ESD425SDC (tento produkt) | 24 V DC, 4 NO, 25 A |
| ESC425S | 230 V AC, 4 NO, 25 A |
| ESD440 | 24 V AC, 4 NO, 40 A |
| ERD225SDC | 24 V DC, 2 NO, 25 A, s posuvníkem ručního ovládání |
Kompletní nabídku najdete v kategorii stykače.
Montáž — na co nezapomenout
- Před připojením zkontrolujte napětí cívky: tento model má cívku 24 V DC, nikoli AC.
- Kategorie AC-7a (domácí zátěž) připouští 25 A, pro motory (AC-7b) je dovolený proud 8,5 A.
- Pro žárovky 230 V je maximální zátěž 1900 W, pro paralelní svítidla maximálně 810 VA.
- Pro svorky volte vodiče v rozsahu: lanko 1–6 mm², drát 1–10 mm².
- Stupeň krytí IP2X vyžaduje montáž do uzavřené rozvodnice.
