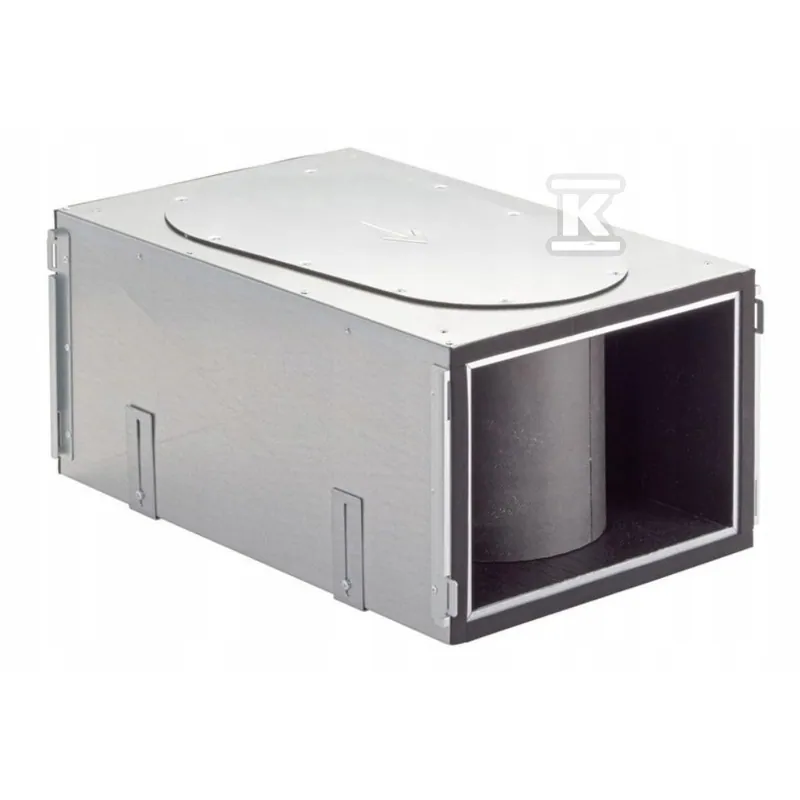

Popis: Tlumič k rozdělovači Zehnder ComfoWell CW-S 420 pro systém ComfoTube
- Pro systém ComfoWell 420
- pro 8 potrubí ComfoTube
- útlum hluku
- pracovní rozsah -25 až +60 °C
- třída reakce na oheň C
Tlumič rozdělovače vzduchu ComfoTube Zehnder ComfoWell CW-S 420 tlumí hluk ve ventilačním systému s polotuhým potrubím a rozděluje vzduch z rekuperační jednotky do dalších potrubí. Prvek je součástí modulárního systému ComfoWell 420, který spolupracuje s jednotkami ComfoAir Q a Flex (sady CW-K). Více v kategorii systém rozvodu vzduchu.
Tlumič rozdělovače ComfoTube — kterou velikost zvolit
Číslo v názvu označuje velikost systému. Tlumič musí odpovídat montážní a připojovací desce se stejným označením, proto v jedné sadě nekombinujte prvky z různých velikostí.
| Model | Kód výrobce | Montážní deska |
|---|---|---|
| Tlumič CW-S 320 | 990323501 | CW-M 320 6×90/P |
| Tlumič CW-S 420 (tento produkt) | 990323504 | CW-M 420 8 x 90/P |
| Tlumič CW-S 520 | 990323502 | CW-M 520 10×90/P |
| Tlumič CW-S 625 | 990323505 | CW-M 625 – 12 x 90/P |
S čím kombinovat tlumič CW-S 420
Tlumič pracuje s montážní deskou CW-M 420 – 8 x 90/P, která rozděluje vzduch do 8 potrubí ComfoTube 90 mm. Pro tuhé potrubí se používají připojovací desky CW-P 420 DN160 nebo CW-P 420 DN200, s těsněním pro potrubí. Hotová sada montážní desky s tlumičem má kód DLY329.
Montáž — na co nezapomenout
- Tlumič se montuje na stěnu nebo strop. Nastavitelné držáky jsou součástí balení.
- Spoje se provádějí svorkovými lištami (locking slide), které zajišťují těsnost.
- Tlumicí vložku lze vyjmout k čištění, proto ponechte místo pro demontáž.
- Zkontrolujte, zda místo montáže spadá do pracovního rozsahu -25 až +60 °C.
