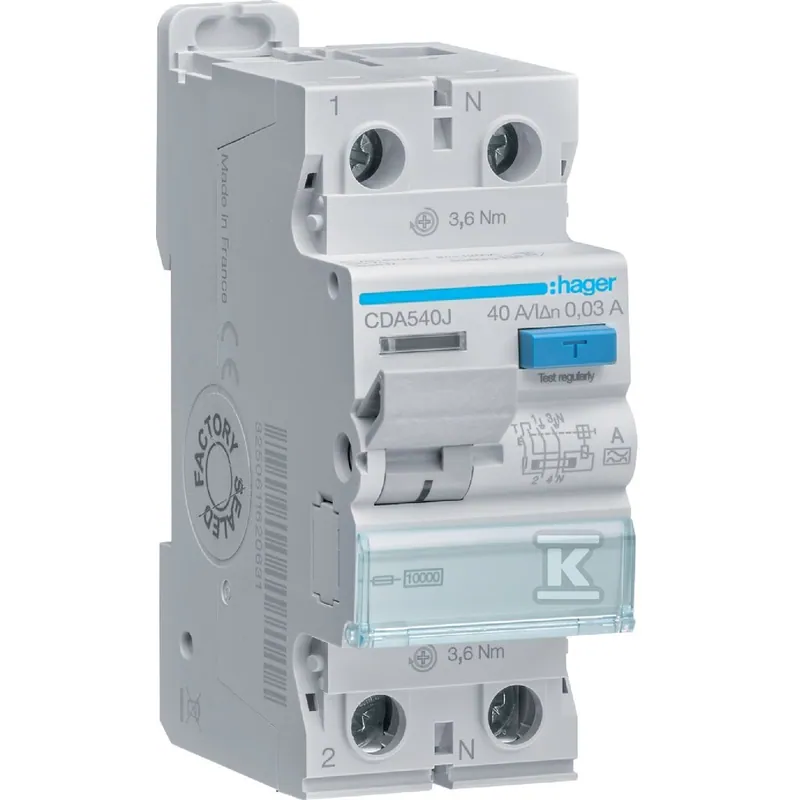

Popis: Proudový chránič Hager 1P+N 40A 30mA typ A 10 kA
- 1P+N
- 40 A
- 30 mA
- typ A
- Icn 10 kA
- 2 moduly
- šroubové svorky
Proudový chránič Hager CDA540J 1P+N 40 A, 30 mA, typ A do rozvaděče s lištou DIN. Vypíná obvod při rozdílovém proudu 30 mA a zabírá 2 moduly. Určen pro obvody 230 V AC, 50 Hz.
Proudový chránič 40 A — jaký jmenovitý proud zvolit
Dvě varianty 1P+N typu A ze stejné řady se liší jmenovitým proudem. Zvolte proud podle obvodu a nadproudové ochrany.
| Model | Jmenovitý proud |
|---|---|
| CDS225R | 25 A |
| CDA540J (tento produkt) | 40 A |
| CDS263D | 63 A |
Parametry v praxi
- Vypínací a spínací schopnost Idm činí 1,25 kA a podmíněný jmenovitý zkratový proud Icn podle EN 61008-1 činí 10 kA.
- Jmenovitý proud 40 A je zachován v rozsahu provozních teplot od −25 do 70 °C.
- Max. pracovní napětí 253 V, izolační napětí Ui 500 V, rázové napětí Uimp 4000 V.
- Pevnost: 10 000 elektrických cyklů a 20 000 mechanických cyklů.
Montáž — na co nezapomenout
- Pevné vodiče 1–25 mm², ohebné 1–16 mm². Svorky utahujte momentem 3,6 Nm.
- Horní svorka je šroubová, spodní svorka je biconnect.
- Stupeň krytí IP20: montujte do rozvaděče, nikoli na místo vystavené vlhkosti.
- Připojení provede elektrikář podle návodu výrobce.
