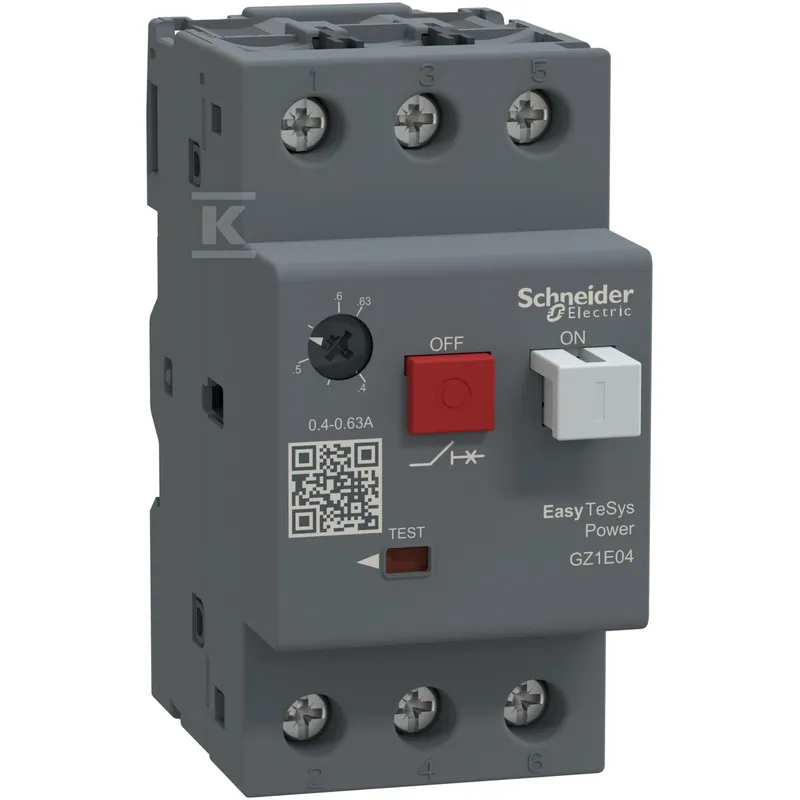

Popis: Jistič motoru Schneider Electric GZ1E tlačítkový pohon I=0,4-0,63 A svorky
- 3 póly
- rozsah nastavení 0,4–0,63 A
- tlačítkový ovladač
- IP20
- šroubové svorky 1–6 mm²
Motorový jistič Schneider Electric GZ1E04 je třípólový tepelně-magnetický jistič s tlačítkovým pohonem a rozsahem nastavení tepelné ochrany 0,4–0,63 A. Slouží k ochraně třífázových motorů před přetížením a zkratem a k jejich ručnímu zapínání a vypínání v rozvaděčích.
Nastavení se volí podle jmenovitého proudu motoru uvedeného na štítku.
Motorový jistič GZ1E – který rozsah nastavení zvolit
Řada GZ1E má několik desítek rozsahů nastavení. Zvolte ten, v němž se nachází jmenovitý proud motoru ze štítku.
| Model | Rozsah nastavení |
|---|---|
| GZ1E03 | 0,25–0,4 A |
| GZ1E04 (tento produkt) | 0,4–0,63 A |
| GZ1E05 | 0,63–1 A |
| GZ1E06 | 1–1,6 A |
| GZ1E07 | 1,6–2,5 A |
| GZ1E08 | 2,5–4 A |
Montáž — na co nezapomenout
- Nastavte na jmenovitý proud motoru ze štítku, nikoli na hodnotu s rezervou.
- Vodiče připojujte do šroubových svorek v rozsahu 1–6 mm².
- Jistič pracuje v teplotním rozsahu od -20 do +60 °C.
- Připojení provede oprávněný instalatér. V nabídce najdete také jiné motorové jističe.
