Sada parkového osvětlení 5 m: sloup Elmonter CN5, základ D16/100, svítidlo Lena Mitra Basic 45 W

Kód výr. ZST-OSW-002

Nejdůležitější parametry

Výška sloupu: 5 m
Základ: Styrobud D16/100 (1000/260), 4 kotvy M20/160, izolovaný
LED svítidlo: 45 W, 3850 lm, 4000 K, IP66, třída I
Vodič ve stožáru: YKY-žo 3×2,5 mm², 0,6/1 kV, 8 m
Konektory: izolační kabelové spojky Sintur IZK-4: pojistkové a nulové
Hmotnost sady (orientačně): 151,4 kg

Všechny technické údaje (11)

doprava zdarmaod 3690 zł včetně DPH
Faktura s DPHke každé objednávce
Doprava nebo osobní odběrbalík, paleta nebo osobní odběr
Nákupy bez registracebez zakládání účtu

cena včetně DPH za sadu

1 941,57 zł1 578,51 zł bez DPH

Na objednávku

Platbyonline přes ING Pay (imoje)

Bankovní převod

3–60 splátek: Splátky imoje, online žádost v pokladně

Zvolíte v pokladně, limit přiděluje poskytovatel plateb.

Přidat do nákupního seznamupo přihlášení

Obsah sadě

Kupujete společně — vše v jedné objednávce. Cena sady je součtem cen níže uvedených produktů, bez dalších poplatků. Každou položku můžete koupit i samostatně.

	Produkt	Kód (index)	Kód výrobce	EAN	Množství	Dostupnost	Cena
	SloupOsvětlovací kuželový sloup Elmonter CN5/2,5/60/F160, 5 m — CN5/2,5/60/F160/01	`CKV649`	`CN5/2,5/60/F160/01`	`5907586036766`	1 ks	Skladem	986,89 zł včetně DPH
	ZákladZáklad Styrobud D16/100 (1000/260) 4xM20/160 abizolovaný — 000723	`CKV428`	`000723`	—	1 ks	Na objednávku	283,90 zł včetně DPH
	LED svítidloParkové svítidlo LED Lena Lighting MITRA BASIC 45 W, 4000 K, 3850 lm, IP66, třída ochrany I — 957116	`CLJ766`	`957116`	`5905963957116`	1 ks	Skladem	515,90 zł včetně DPH
	Pojistková spojkaIzolační pojistkový spoj Sintur IZK-4-01 — 1.06.001.00000.03713	`HDV909`	`1.06.001.00000.03713`	—	1 ks	Skladem	53,95 zł včetně DPH
	Nulová spojkaIzolační nulový spoj Sintur IZK-4-03/C — 1.06.001.00000.03715	`HDV908`	`1.06.001.00000.03715`	—	1 ks	Skladem	25,46 zł včetně DPH
	Napájecí kabel svítidlaSilový kabel NKT YKY-ŽO 3x2,5 RE 1 kV buben — G-103089	`HES888`	`G-103089`	`5907802032879`	8 m	Skladem	75,47 zł včetně DPH
Celkem (cena sady)							1 941,57 zł včetně DPH

Orientační výběr, doporučen projekt: nosnost stožáru, hloubka založení základu, vyložení a hmotnost svítidla a průřez napájecího kabelu vyplývají z projektu osvětlení. Délka vodiče ve stožáru = výška stožáru + 3 m rezervy.

Popis: Sada parkového osvětlení 5 m: sloup Elmonter CN5

Výška sloupu: 5 m
Sloup: Elmonter CN5/2,5/60/F160/01: ocel, kuželovitý kruhový, stěna 2,5 mm, špička Ø60 mm, příruba F160

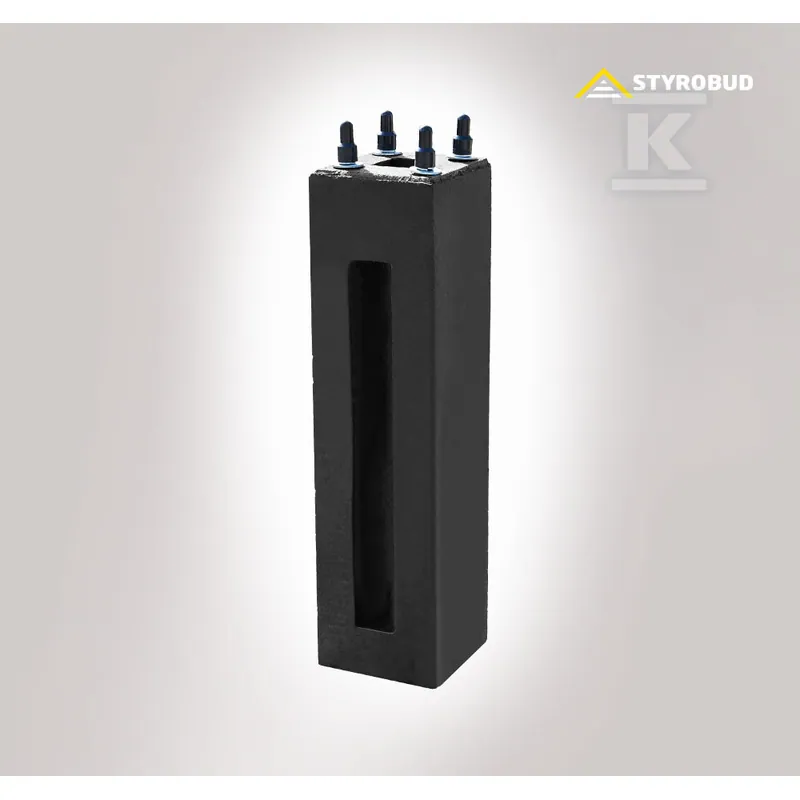

Základ: Styrobud D16/100 (1000/260), 4 kotvy M20/160, izolovaný
LED svítidlo: 45 W, 3850 lm, 4000 K, IP66, třída I
Vodič ve stožáru: YKY-žo 3×2,5 mm², 0,6/1 kV, 8 m
Konektory: izolační kabelové spojky Sintur IZK-4: pojistkové a nulové
Hmotnost sady (orientačně): 151,4 kg

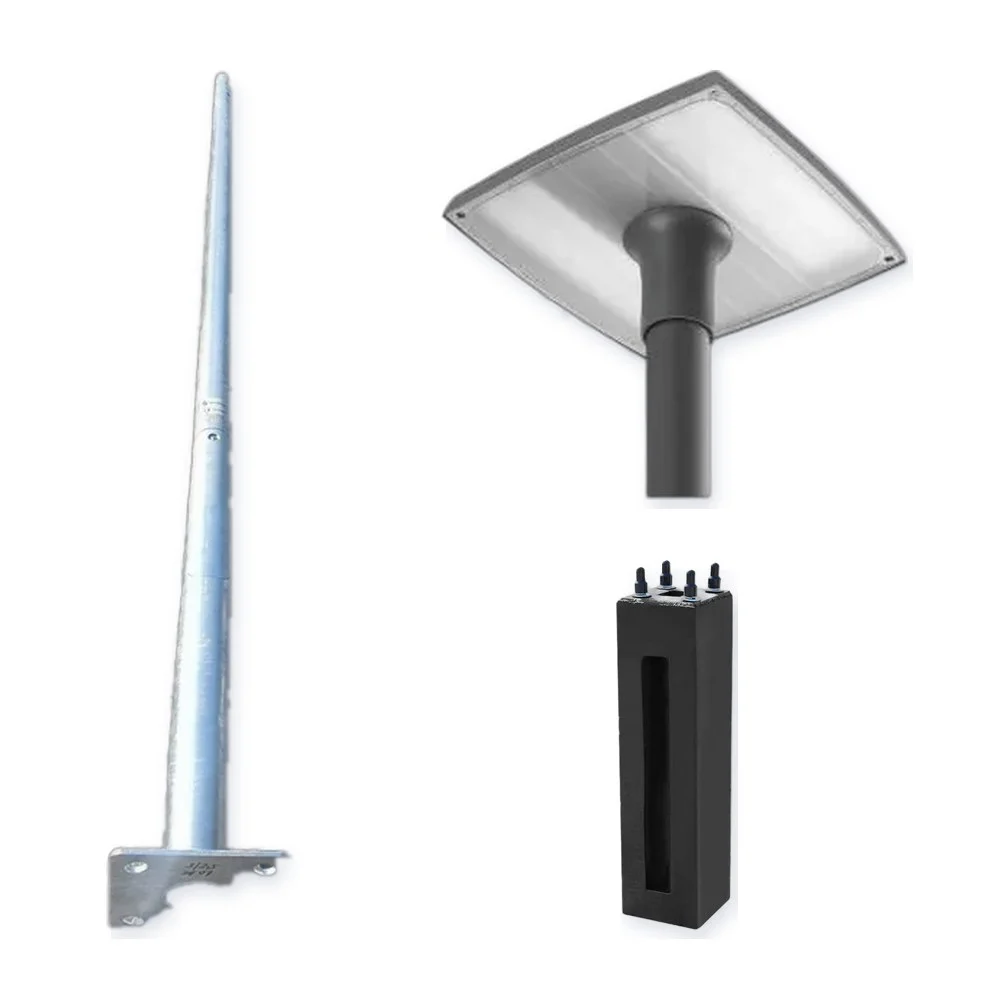

Sada pro jeden světelný bod parkového osvětlení a alejí: ocelový stožár Elmonter CN5 (5 m), základ Styrobud D16/100, LED svítidlo Lena Lighting Mitra Basic 45 W (45 W, 3850 lm, 4000 K, IP66, třída I), dvě izolační kabelové spojky Sintur IZK-4 (pojistková IZK-4-01 a nulová IZK-4-03/C) a 8 m kabelu YKY-žo 3×2,5 mm². Svítidlo se nasazuje na špičku stožáru Ø60 mm.

Příruba F160 stožáru CN5 se přišroubuje ke čtyřem kotvám M20 základu D16/100 (tímto způsobem výrobce ve svých sadách spojuje stožáry CN4 a CN5 se základem).

Nejsou součástí sady: napájecí kabel od sítě ke stožáru, výkop, beton základu, ochranná trubka a uzemnění — záleží na místě montáže a projektu.

Kódy produktů v sadě

Každá položka sady je běžným produktem obchodu. Níže je úplný seznam kódů, podle kterých ji najdete v obchodě i v dokumentaci výrobce.

Prvek	Název	Kód (index)	Kód výrobce	EAN	Množství
Sloup	Osvětlovací kuželový sloup Elmonter CN5/2,5/60/F160, 5 m — CN5/2,5/60/F160/01	CKV649	CN5/2,5/60/F160/01	5907586036766	1 ks
Základ	Základ Styrobud D16/100 (1000/260) 4xM20/160 abizolovaný — 000723	CKV428	000723	—	1 ks
LED svítidlo	Parkové svítidlo LED Lena Lighting MITRA BASIC 45 W, 4000 K, 3850 lm, IP66, třída ochrany I — 957116	CLJ766	957116	5905963957116	1 ks
Pojistková spojka	Izolační pojistkový spoj Sintur IZK-4-01 — 1.06.001.00000.03713	HDV909	1.06.001.00000.03713	—	1 ks
Nulová spojka	Izolační nulový spoj Sintur IZK-4-03/C — 1.06.001.00000.03715	HDV908	1.06.001.00000.03715	—	1 ks
Napájecí kabel svítidla	Silový kabel NKT YKY-ŽO 3×2,5 RE 1 kV buben — G-103089	HES888	G-103089	5907802032879	8 m

Technické údaje: Sada parkového osvětlení 5 m: sloup Elmonter CN5

Výška sloupu	5 m
Sloup	Elmonter CN5/2,5/60/F160/01: ocel, kuželovitý kruhový, stěna 2,5 mm, špička Ø60 mm, příruba F160
Základ	Styrobud D16/100 (1000/260), 4 kotvy M20/160, izolovaný
LED svítidlo	45 W, 3850 lm, 4000 K, IP66, třída I
Vodič ve stožáru	YKY-žo 3×2,5 mm², 0,6/1 kV, 8 m
Konektory	izolační kabelové spojky Sintur IZK-4: pojistkové a nulové
Hmotnost sady (orientačně)	151,4 kg
Kód výrobce	ZST-OSW-002
Prodejní jednotka	sada
Hmotnost	151,354 kg
Rozměry (d × š × v)	1000 × 410 × 5000 mm

Dotazy a odpovědi: Sada parkového osvětlení 5 m: sloup Elmonter CN5

Hodí se základ k tomuto stožáru?

Ano, pár je sestaven podle označení výrobce: Příruba F160 stožáru CN5 se přišroubuje ke čtyřem kotvám M20 základu D16/100 (tímto způsobem výrobce ve svých sadách spojuje stožáry CN4 a CN5 se základem).. Kódy všech prvků jsou v tabulce „Kódy produktů v sadě“.
