Sada parkového osvětlení 5 m: sloup Elmonter CN5, základ D16/100, svítidlo Skver S Basic 34 W

Kód výr. ZST-OSW-108

Nejdůležitější parametry

Výška sloupu: 5 m
Základ: Styrobud D16/100 (1000/260), 4 kotvy M20/160
LED svítidlo: Lena Skver S Basic 34 W: 34 W, 3900 lm, IP66, třída II, DALI
Vodič ve stožáru: YKY-žo 3×2,5 mm², 0,6/1 kV, 8 m
Konektory: izolační kabelové spojky Sintur IZK-4: pojistkové a nulové
Hmotnost sady (orientačně): 154,3 kg

Všechny technické údaje (11)

doprava zdarmaod 3690 zł včetně DPH
Faktura s DPHke každé objednávce
Doprava nebo osobní odběrbalík, paleta nebo osobní odběr
Nákupy bez registracebez zakládání účtu

cena včetně DPH za sadu

2 486,57 zł2 021,60 zł bez DPH

Na objednávku

Platbyonline přes ING Pay (imoje)

Bankovní převod

3–60 splátek: Splátky imoje, online žádost v pokladně

Zvolíte v pokladně, limit přiděluje poskytovatel plateb.

Přidat do nákupního seznamupo přihlášení

Obsah sadě

Kupujete společně — vše v jedné objednávce. Cena sady je součtem cen níže uvedených produktů, bez dalších poplatků. Každou položku můžete koupit i samostatně.

	Produkt	Kód (index)	Kód výrobce	EAN	Množství	Dostupnost	Cena
	SloupOsvětlovací kuželový sloup Elmonter CN5/2,5/60/F160, 5 m — CN5/2,5/60/F160/01	`CKV649`	`CN5/2,5/60/F160/01`	`5907586036766`	1 ks	Skladem	986,89 zł včetně DPH
	ZákladZáklad Styrobud D16/100 (1000/260) 4xM20/160 abizolovaný — 000723	`CKV428`	`000723`	—	1 ks	Na objednávku	283,90 zł včetně DPH
	LED svítidloParkové svítidlo LED Lena Lighting SKVER S BASIC 3900 lm 840 IP66 II kl. DALI 34 W — 825040	`DLW696`	`825040`	`5905963825040`	1 ks	Skladem	1 060,90 zł včetně DPH
	Pojistková spojkaIzolační pojistkový spoj Sintur IZK-4-01 — 1.06.001.00000.03713	`HDV909`	`1.06.001.00000.03713`	—	1 ks	Skladem	53,95 zł včetně DPH
	Nulová spojkaIzolační nulový spoj Sintur IZK-4-03/C — 1.06.001.00000.03715	`HDV908`	`1.06.001.00000.03715`	—	1 ks	Skladem	25,46 zł včetně DPH
	Napájecí kabel svítidlaSilový kabel NKT YKY-ŽO 3x2,5 RE 1 kV buben — G-103089	`HES888`	`G-103089`	`5907802032879`	8 m	Skladem	75,47 zł včetně DPH
Celkem (cena sady)							2 486,57 zł včetně DPH

Orientační výběr, doporučen projekt: nosnost sloupu, hloubka založení patky, vyložení a hmotnost svítidla i průřez napájecího kabelu vycházejí z projektu osvětlení. Délka vodiče ve sloupu = výška sloupu + 3 m rezervy (u dvou svítidel + 5 m).

Popis: Sada parkového osvětlení 5 m: sloup Elmonter CN5

Výška sloupu: 5 m
Sloup: Elmonter CN5/2,5/60/F160/01: ocel, kuželový, stěna 2,5 mm, koncovka Ø60 mm, příruba F160
Základ: Styrobud D16/100 (1000/260), 4 kotvy M20/160
LED svítidlo: Lena Skver S Basic 34 W: 34 W, 3900 lm, IP66, třída II, DALI
Vodič ve stožáru: YKY-žo 3×2,5 mm², 0,6/1 kV, 8 m
Konektory: izolační kabelové spojky Sintur IZK-4: pojistkové a nulové
Hmotnost sady (orientačně): 154,3 kg

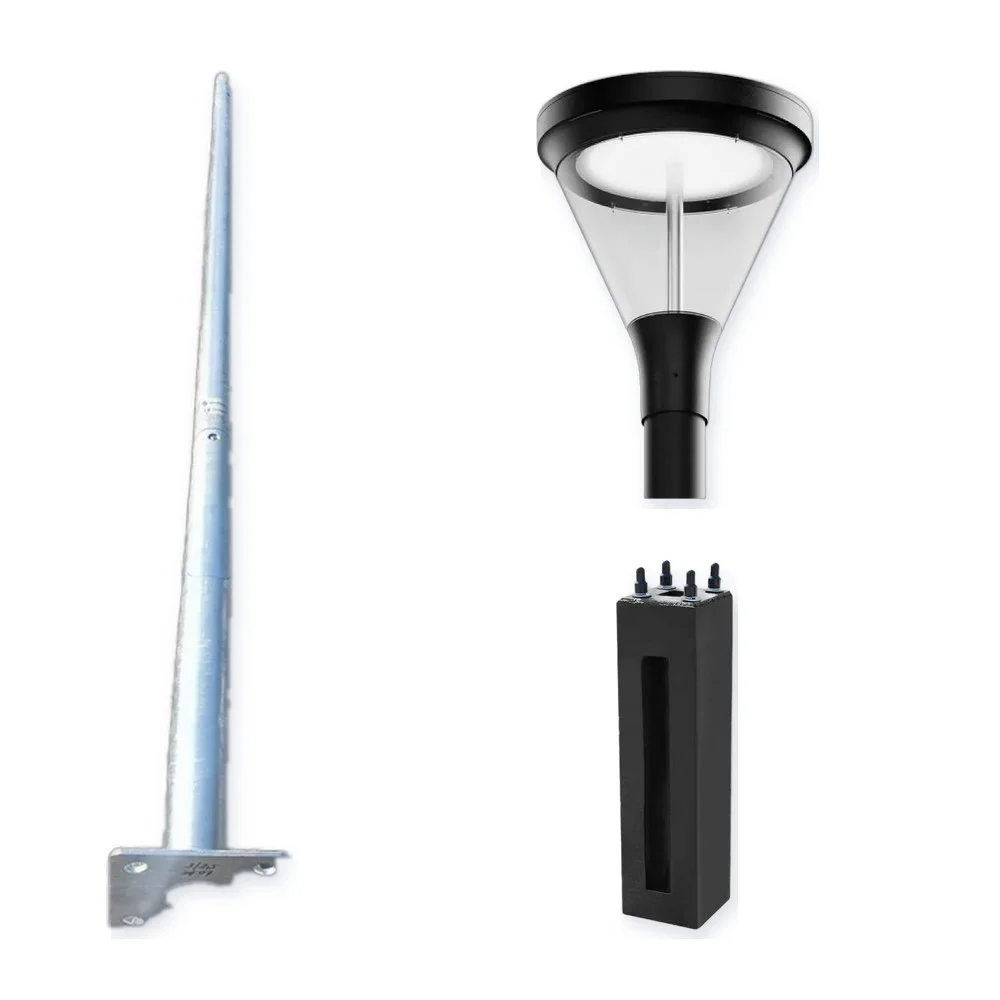

Sada pro jeden světelný bod parkového osvětlení a osvětlení alejí: ocelový sloup Elmonter CN5 (5 m), patka D16/100, LED svítidlo Lena Skver S Basic 34 W (34 W, 3900 lm, IP66, třída II, DALI), dvě izolované kabelové spojky Sintur IZK-4 (IZK-4-01 a IZK-4-03/C) a 8 m kabelu YKY-żo 3×2,5 mm².

Příruba F160 sloupu CN5 se přišroubuje ke čtyřem kotvám M20 patky D16/100 — takto výrobce spojuje sloupy CN4 a CN5 s patkou ve svých sadách.

Nejsou součástí sady: napájecí kabel od sítě ke stožáru, výkop, beton základu, ochranná trubka a uzemnění — záleží na místě montáže a projektu.

Kódy produktů v sadě

Každá položka sady je běžným produktem obchodu. Níže je úplný seznam kódů, podle kterých ji najdete v obchodě i v dokumentaci výrobce.

Prvek	Název	Kód (index)	Kód výrobce	EAN	Množství
Sloup	Osvětlovací kuželový sloup Elmonter CN5/2,5/60/F160, 5 m — CN5/2,5/60/F160/01	CKV649	CN5/2,5/60/F160/01	5907586036766	1 ks
Základ	Základ Styrobud D16/100 (1000/260) 4xM20/160 abizolovaný — 000723	CKV428	000723	—	1 ks
LED svítidlo	Parkové svítidlo LED Lena Lighting SKVER S BASIC 3900 lm 840 IP66 II kl. DALI 34 W — 825040	DLW696	825040	5905963825040	1 ks
Pojistková spojka	Izolační pojistkový spoj Sintur IZK-4-01 — 1.06.001.00000.03713	HDV909	1.06.001.00000.03713	—	1 ks
Nulová spojka	Izolační nulový spoj Sintur IZK-4-03/C — 1.06.001.00000.03715	HDV908	1.06.001.00000.03715	—	1 ks
Napájecí kabel svítidla	Silový kabel NKT YKY-ŽO 3×2,5 RE 1 kV buben — G-103089	HES888	G-103089	5907802032879	8 m

Technické údaje: Sada parkového osvětlení 5 m: sloup Elmonter CN5

Výška sloupu	5 m
Sloup	Elmonter CN5/2,5/60/F160/01: ocel, kuželový, stěna 2,5 mm, koncovka Ø60 mm, příruba F160
Základ	Styrobud D16/100 (1000/260), 4 kotvy M20/160
LED svítidlo	Lena Skver S Basic 34 W: 34 W, 3900 lm, IP66, třída II, DALI
Vodič ve stožáru	YKY-žo 3×2,5 mm², 0,6/1 kV, 8 m
Konektory	izolační kabelové spojky Sintur IZK-4: pojistkové a nulové
Hmotnost sady (orientačně)	154,3 kg
Kód výrobce	ZST-OSW-108
Prodejní jednotka	sada
Hmotnost	154,338 kg
Rozměry (d × š × v)	1000 × 360 × 5000 mm

Dotazy a odpovědi: Sada parkového osvětlení 5 m: sloup Elmonter CN5

Hodí se základ k tomuto stožáru?

Ano, pár je sestaven podle označení výrobce: Příruba F160 sloupu CN5 se přišroubuje ke čtyřem kotvám M20 patky D16/100 — takto výrobce spojuje sloupy CN4 a CN5 s patkou ve svých sadách. Kódy všech prvků jsou v tabulce „Kódy produktů v sadě“.
