Softštartér Emotron rad TSA, UMAX 525 V, IMAX 85 A — TSA52085

Kód výr. TSA52085

Najdôležitejšie parametre

Séria: TSA
Typ: softštartér s integrovaným obtokovým stykačom (bypass)
Menovitý prúd: 85 A
Napájacie napätie motora: 200–525 V +10 %/−15 % (verzia 525 V)
Riadiace napätie: 100–240 V +10%/−15%, jednofázové
Počet riadených fáz: 3

Všetky technické údaje (23)

Doprava zadarmood 3690 zł s DPH
Faktúra s DPHku každej objednávke
Doprava alebo osobný odberbalík, paleta alebo osobný odber
Nákupy bez registráciebez zakladania účtu

cena s DPH za ks

5 427,74 zł4 412,80 zł bez DPH

Nie je na sklade

Opýtať sa na dostupnosť +48 737 880 775

Pridať do nákupného zoznamupo prihlásení

Popis: Softštartér Emotron rad TSA

85 A
525 V
kryt veľkosti 2
IP20
ventilátor
integrovaný bypass

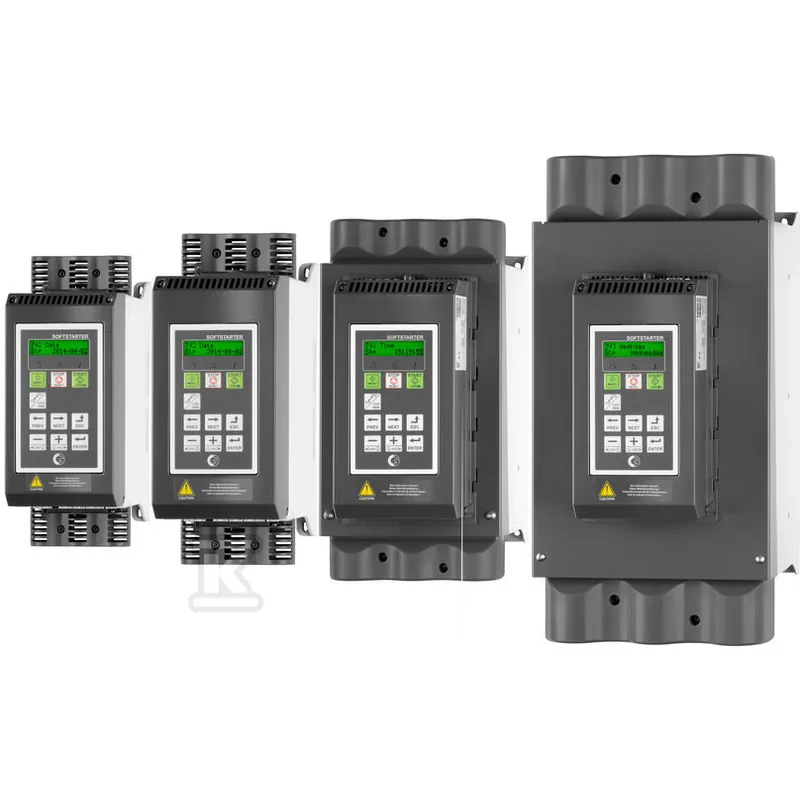

Softštartér Emotron TSA52085 (UMAX 525 V, IMAX 85 A) je systém plynulého rozbehu a dobehu trojfázových motorov s integrovaným obtokovým stýkačom (bypass). Pracuje v sieti 200–525 V a riadi tri fázy motora. Používa sa pri čerpadlách, ventilátoroch, kompresoroch a dopravníkoch.

Softstarter 525 V 85 A — na čo slúži

Softštartér obmedzuje prúd a krútiaci moment pri rozbehu motora a pri dobehu zabezpečuje plynulé brzdenie. Po rozbehu preberá prevádzku bypass, vďaka čomu sú straty malé: 0,2 % výkonu motora pri 10 rozbehoch za hodinu. Ochrana motora I²t a izolovaný vstup pre termistor sú štandardom.

Ktorý model radu TSA zvoliť

Menovitý prúd softštartéra vyberte podľa prúdu motora. Verzie do 56 A majú veľkosť krytu 1 a konvekčné chladenie, od 70 A veľkosť 2 s ventilátorom.

Model	Menovitý prúd	Veľkosť puzdra
TSA52016	16 A	1
TSA52022	22 A	1
TSA52030	30 A	1
TSA52036	36 A	1
TSA52042	42 A	1
TSA52056	56 A	1
TSA52070	70 A	2
TSA52085 (tento produkt)	85 A	2
TSA52100	100 A	2

Montáž a prevádzka — na čo nezabudnúť

Prevádzková teplota okolia 0–40 °C; až do 55 °C so znížením prúdu o 2% na každý °C.
Výška montáže do 1000 m; nad ňou zníženie o 1 % na každých 100 m, maximálne do 4000 m.
Relatívna vlhkosť až 95%, bez kondenzácie.
Veľkosť 2 s ventilátorom sa dá montovať vertikálne aj horizontálne.
Napájanie riadenia 100–240 V, jednofázové. Pripojenie vykonáva elektrikár podľa dokumentácie výrobcu.

Ostatné softštartéry a meniče nájdete v kategórii Softštartéry.

Technické údaje: Softštartér Emotron rad TSA

Výrobca	Emotron
Séria	TSA
Typ	softštartér s integrovaným obtokovým stykačom (bypass)
Menovitý prúd	85 A
Napájacie napätie motora	200–525 V +10 %/−15 % (verzia 525 V)
Riadiace napätie	100–240 V +10%/−15%, jednofázové
Počet riadených fáz	3
Frekvencia	50/60 Hz ±10%
Veľkosť puzdra	2
Výška krytu H1 / s pripojením káblov H2	246 / 340 mm
Stupeň krytia	IP20 (pre 16–820 A)
Chladenie / montáž	ventilátor; zvislá a vodorovná montáž
Zhoda EMC	prostredie triedy 1, kategória C2
Prevádzková teplota okolia	0–40 °C (do 55 °C so znížením prúdu o 2%/°C)
Montážna výška	do 1000 m; do 4000 m so znížením o 1% na 100 m
Teplota skladovania	−25 až +70 °C
Relatívna vlhkosť	max. 95%, bez kondenzácie
Ochrana motora	I²t a izolovaný termistorový vstup (štandard)
Straty výkonu	0,2% výkonu motora pri 10 rozbehoch/hod.
Kód výrobcu	TSA52085
Predajná jednotka	ks
Hmotnosť	5,7 kg
Rozmery (d × š × v)	188 × 126 × 410 mm

Porovnanie variantov: Emotron TSA

Zobrazujeme 12 z 16 v tomto rade. Líšia sa: menovitý prúd, veľkosť krytu, napájacie napätie, chladenie / montáž.

Produkt	Menovitý prúd	Veľkosť puzdra	Napájacie napätie	Chladenie / montáž	Cena s DPH
Softštartér Emotron 170 A 525 V s bypassomKód výr. TSA52170	170 A	3	—	ventilátor / zvislá a vodorovná montáž	8 097,80 złNie je na sklade
Softštartér Emotron rad TSA (tento produkt)Kód výr. TSA52085	85 A	2	—	ventilátor; zvislá a vodorovná montáž	5 427,74 złNie je na sklade
Softštartér Emotron rad TSA 525 VKód výr. TSA52140	140 A	3	200–525 V +10%/-15% (verzie TSA52)	—	6 984,92 złNie je na sklade
Softštartér Emotron rad TSA 525 VKód výr. TSA52300	300 A	4	200–525 V +10%/−15% (verzie TSA52)	ventilátor; zvislá a vodorovná montáž	11 293,02 złNie je na sklade
Softštartér Emotron TSA 16 AKód výr. TSA52016	16 A	1	200–525 V +10%/-15% (verzie TSA52)	konvekcia / zvislá montáž	3 310,20 złNie je na sklade
Softštartér Emotron TSA 36 AKód výr. TSA52036	36 A	1	200–525 V +10%/-15% (rad TSA52)	konvekcia / zvislá montáž	3 532,12 złNie je na sklade
Softštartér Emotron TSA 450 AKód výr. TSA52450	450 A	4	200–525 V +10%/−15% (verzia TSA52)	—	15 073,06 złNie je na sklade
Softštartér Emotron TSA 525 VKód výr. TSA52030	30 A	1	200–525 V +10%/-15%	konvekcia / zvislá montáž	3 466,96 złNie je na sklade
Softštartér Emotron TSA 525 VKód výr. TSA52042	42 A	1	200–525 V +10%/-15% (verzia TSA52)	konvekcia / zvislá montáž	3 757,97 złNie je na sklade
Softštartér Emotron TSA 525 VKód výr. TSA52070	70 A	2	200–525 V +10%/-15% (verzie TSA52)	ventilátor; zvislá a vodorovná montáž	4 893,10 złNie je na sklade
Softštartér Emotron TSA 525 VKód výr. TSA52360	360 A	4	200–525 V +10%/-15% (verzie TSA52)	—	13 086,57 złNie je na sklade
Softštartér Emotron TSA 525 VKód výr. TSA52022	22 A	1	200–525 V +10%/−15% (verzie TSA52)	konvekcia / zvislá montáž	3 401,72 złNie je na sklade
