Popis: Súprava uličného osvetlenia 6 m: stĺp NT S-60PC-3
- Výška stĺpa: 6 m

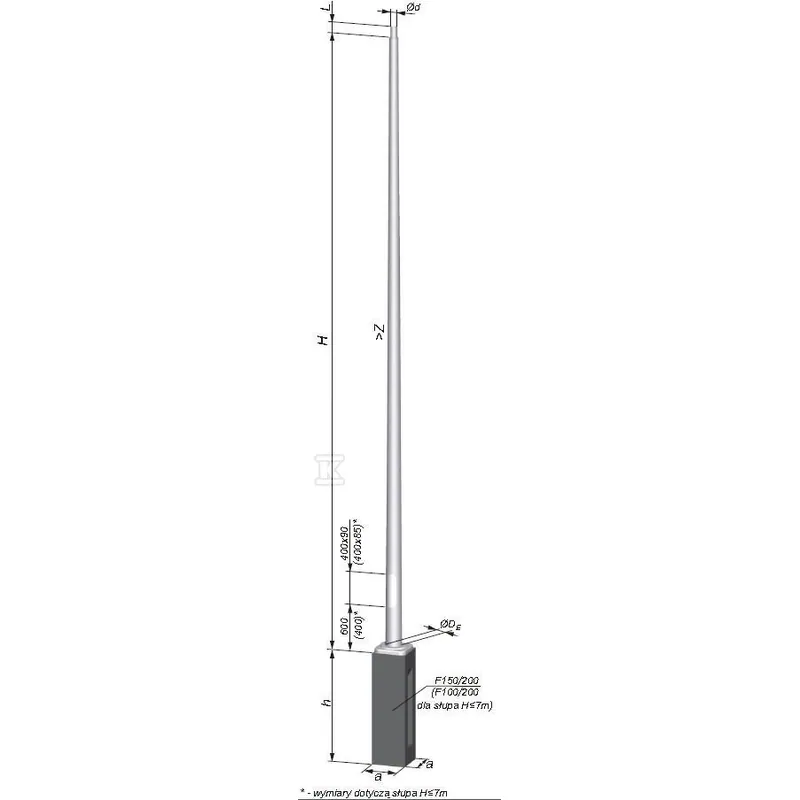

- Stĺp: Elektromontaž NT S-60PC-3: oceľ, kužeľovitý, hrúbka steny 3 mm
- Základ: Styrobud F100/200 (Rzeszów), pre stĺpy 5–7 m

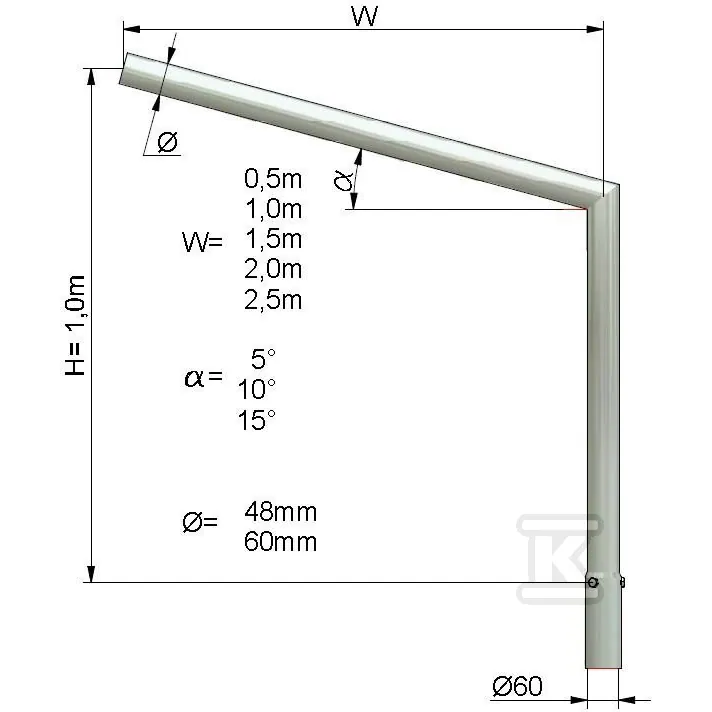

- Výložník: Elektromontaż NT ST: jedno rameno, vyloženie 1,0 m
- LED svietidlo: 50 W, 5700 lm, 4000 K, IP66, trieda I
- Vodič v stožiari: YKY-žo 3×2,5 mm², 0,6/1 kV, 9 m
- Konektory: izolačné káblové spojky Sintur IZK-4: poistkové a nulové
- Hmotnosť súpravy (orientačne): 176,7 kg
Komplet na jeden svetelný bod osvetlenia cesty, parkoviska alebo námestia: oceľový stĺp Elektromontáž NT S-60PC-3 (6 m), základ Styrobud F100/200, výložník Elektromontáž NT ST (jedno rameno, 1,0 m), svietidlo LED Lena Lighting Corona 2 Basic 50 W (50 W, 5700 lm, 4000 K, IP66, trieda I), dva izolačné káblové spojky Sintur IZK-4 (poistková IZK-4-01 a nulová IZK-4-03/C) a 9 m kábla YKY-žo 3×2,5 mm².
Séria NT: stĺp 6 m so základom F100/200, montážny prvok F75–F150 so závesmi a výložníkom NT ST — takto výrobca skladá svoje stĺpy NT S-60PC-3.
Nie sú súčasťou súpravy: napájací kábel od siete ku stožiaru, výkop, betón základu, chránička a uzemnenie — závisí to od miesta montáže a projektu.
Kódy produktov v súprave
Každý prvok súpravy je bežným produktom obchodu. Nižšie je úplný zoznam kódov, podľa ktorých ho nájdete v obchode a v dokumentoch výrobcu.
| Prvok | Názov | Kód (index) | Kód výrobcu | EAN | Množstvo |
|---|---|---|---|---|---|
| Stožiar | Svetelný stĺp Elektromontaż NT S-60PC-3 kužeľový 6 m, hrúbka steny 3 mm — 3.01.001.99100.01231 | HGD824 | 3.01.001.99100.01231 | 5903684742264 | 1 ks |
| Základ | Základ pod osvetľovací stĺp Styrobud F100/200 Rzeszów, stĺpy 5–7 m — 000666 | HEV176 | 000666 | — | 1 ks |
| Montážny prvok | Montážny prvok Elektromontaż do základov F75-F150 s pántmi — 3.05.001.99100.45703 | HEN819 | 3.05.001.99100.45703 | 5903684743711 | 1 sád |
| Výložník | Osvetľovací výložník Elektromontaż NT ST 1 rameno 1,0 m — 3.01.003.99100.21551 | HGD832 | 3.01.003.99100.21551 | 5903684719457 | 1 ks |
| LED svietidlo | Uličné LED svietidlo Lena Lighting CORONA 2 BASIC 50W 4000K 5700 lm IP66 I kl., kábel 0,2 m — 568060 | CKC442 | 568060 | 5905963568060 | 1 ks |
| Poistkový spoj | Izolačný poistkový spoj Sintur IZK-4-01 — 1.06.001.00000.03713 | HDV909 | 1.06.001.00000.03713 | — | 1 ks |
| Nulový spoj | Izolačný nulový spoj Sintur IZK-4-03/C — 1.06.001.00000.03715 | HDV908 | 1.06.001.00000.03715 | — | 1 ks |
| Napájací kábel svietidla | Silový kábel NKT YKY-ŽO 3×2,5 RE 1 kV bubon — G-103089 | HES888 | G-103089 | 5907802032879 | 9 m |
