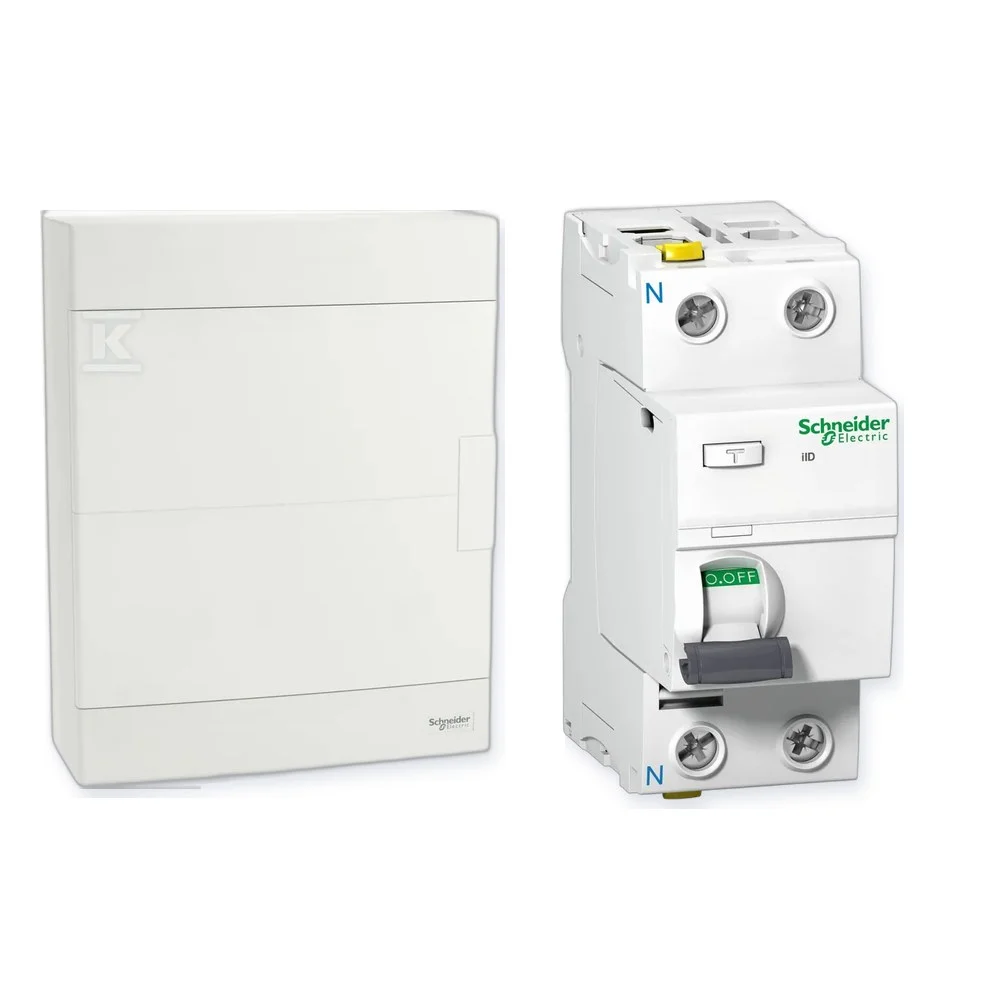

Popis: Súprava rozvádzača byt 75 m²: skrinka Easy9 EU nástenná 2×12
- Použitie: byt approx. 75 m² (13 obvodov)
- Skriňa: Schneider Electric Easy9 EU natynkový 2×12, biele dvierka, 24 modulov
- Zapojenie: jednofázový 230 V
- Obvody: 3 × B10 (osvetlenie), 8 × B16 (zásuvky), 2 × B20
- Prúdové chrániče: 2 × Acti9 iID 40 A / 30 mA typ A, 2-pólový
- Moduly prístrojov (18 mm): cca 19 z 24
- Hmotnosť súpravy (orientačne): 3,4 kg
Sada na zostavenie modulárneho rozvádzača pre byt cca 75 m²: kryt Easy9 EU na omietku 2×12, biele dvierka, izolačný vypínač isw 40 a 2p, 2 prúdové chrániče Acti9 40 A / 30 mA (typ A) a 13ističov Acti9 iC60N (3 × B10, 8 × B16, 2 × B20).
Prístroje zaberajú cca 19 z 24 modulov obudovy, takže zostáva rezerva na ďalšie obvody. Obudova Easy9 a prístroje Acti9/Easy9 sú rôzne rady Schneider Electric na DIN lište 35 mm.
Kódy produktov v súprave
Každý prvok súpravy je bežným produktom obchodu. Nižšie je úplný zoznam kódov, podľa ktorých ho nájdete v obchode a v dokumentoch výrobcu.
| Prvok | Názov | Kód (index) | Kód výrobcu | EAN | Množstvo |
|---|---|---|---|---|---|

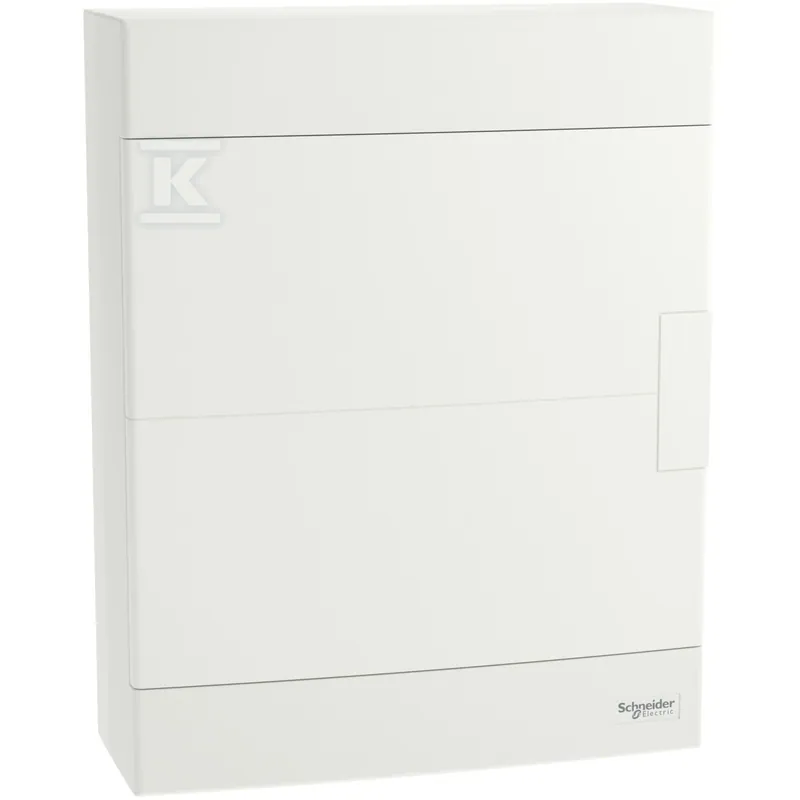

| Skriňa (rozvádzač) | Natynková krabica Schneider Electric Easy9 EU IP40, 2 rady po 12 modulov, biele dvierka — EZ9EUD212 | DDB669 | EZ9EUD212 | 3606486370117 | 1 ks |

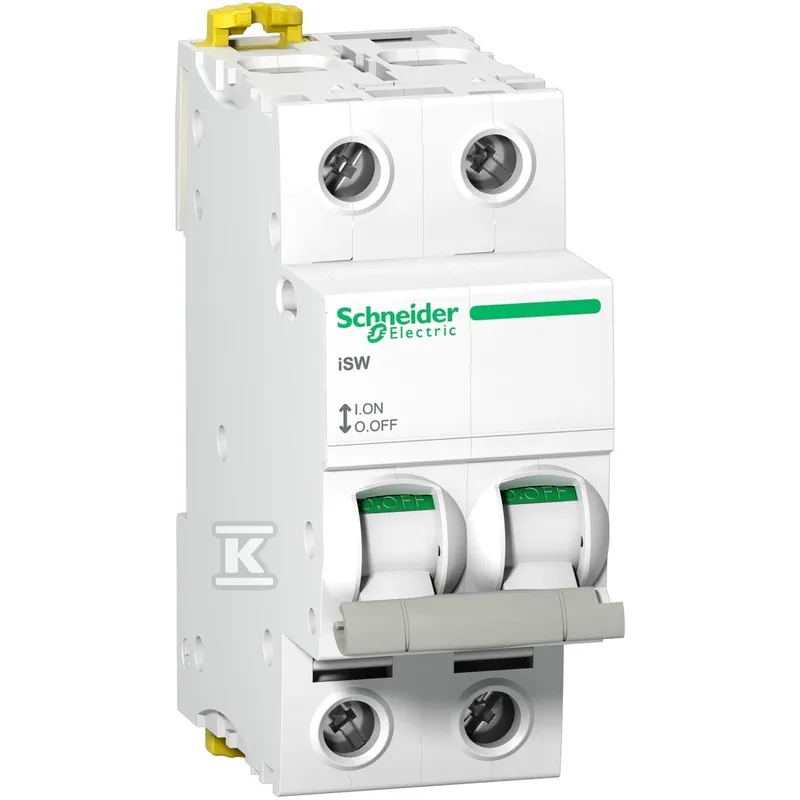

| Hlavný odpínač | Izolačný spínač Schneider Electric iSW-40-2 40A 2-pólový ACTI 9 — A9S65240 | GDM432 | A9S65240 | 3606480531057 | 1 ks |
| Prúdový chránič 30 mA | Prúdový chránič Schneider Electric ACTI 9 iID 2-pólový 40 A 30 mA typ A — A9Z21240 | GCO952 | A9Z21240 | 3606480443015 | 2 ks |
| Istič B10 | Istič Schneider Electric ACTI 9 iC60N-B10-1 B 10 A, 1-pólový, 6 kA — A9F03110 | CAL052 | A9F03110 | 3606480439674 | 3 ks |
| Istič B16 | Istič Schneider Electric iC60N B16-1 B 16A 1-pólový, 6 kA, séria Acti 9 — A9F03116 | CAL029 | A9F03116 | 3606480439698 | 8 ks |
| Istič B20 | Istič Schneider Electric iC60N-B20-1 B 20A 1-pólový — A9F03120 | CAL005 | A9F03120 | 3606480439704 | 2 ks |
