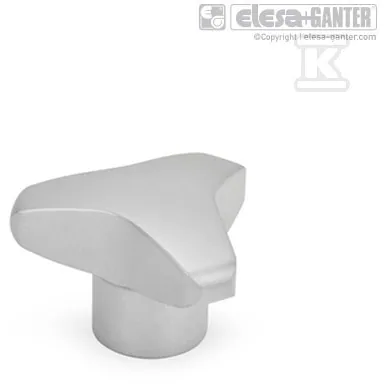

Popis: Otočný knob Elesa+Ganter GN 5345-50-M10-D
- Ø 50 mm
- závit M10, průchozí (typ D)
- výška 30 mm
- tři ramena
- řada GN 5345
Trojramenný otočný knoflík Elesa+Ganter GN 5345-50-M10-D je knoflík o průměru 50 mm s průchozím závitovým otvorem M10 (typ D). Patří do řady GN 5345 a má výšku h1 30 mm. Další knoflíky najdete v kategorii knoflíky.
Otočný knob M10 — jaký typ otvoru zvolit
V rozměru 50 mm má řada tři varianty otvoru. Volba závisí na tom, zda má šroub procházet skrz, nebo je potřeba hladký otvor pro hřídel.
| Model | Otvor |
|---|---|
| GN 5345-50-M10-D (tento produkt) | závit M10, průchozí (typ D) |
| GN 5345.4-50-M10-E | závit M10, neprůchozí (typ E) |
| GN 5345.4-50-B10-C | hladký H7, slepý (typ C) |
- Typ D: průchozí závit M10, šroub může projít celou nábojem.
- Typ E: neprůchozí závit M10, délku šroubu zvolte podle hloubky otvoru.
- Typ C: hladký otvor H7 bez závitu.
