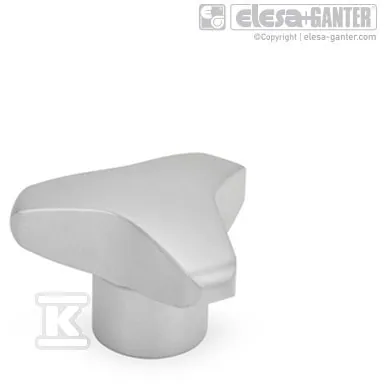

Trojramenný otočný knoflík Elesa+Ganter GN 5345-60-M10-E, průměr 60 mm, závit M10 — Z059556

Kód výr. Z059556

Nejdůležitější parametry

Řada: GN 5345
Počet ramen: 3
Provedení: E – závitový neprůchozí otvor
Závit otvoru d2: M10
Průměr d1: 60 mm
Rozměr d4: 25 mm

Všechny technické údaje (16)

doprava zdarmaod 3690 zł včetně DPH
Faktura s DPHke každé objednávce
Doprava nebo osobní odběrbalík, paleta nebo osobní odběr
Nákupy bez registracebez zakládání účtu

cena včetně DPH za ks

210,70 zł171,30 zł bez DPH

Není skladem

Zeptejte se na dostupnost +48 737 880 775

Přidat do nákupního seznamupo přihlášení

Popis: Otočný knob Elesa+Ganter GN 5345-60-M10-E

Průměr 60 mm
závit M10
výška 35 mm
typ E: slepý otvor
nerezová ocel AISI 303 nebo 316L

Trojramenná rukojeť Elesa+Ganter GN 5345-60-M10-E má tři ramena a závitový otvor M10 v neprůchozím provedení (typ E). Slouží k ručnímu nastavování prvků strojů a zařízení. Řada GN 5345 se vyrábí z nerezavé oceli AISI 303 (A1) nebo AISI 316L (A4), s tryskově matovaným povrchem.

Který typ rukojeti GN 5345 zvolit: E, D nebo C

Typ E – závitový neprůchozí otvor, závit M10 (tento produkt, Z059556).
Typ D – závitový průchozí otvor, závit M10 (GN 5345-60-M10-D, Z059555).
Typ C – hladký neprůchozí otvor H7, bez závitu.

V této řadě o průměru 60 mm jsou k dispozici i verze se závitem M12: GN 5345-60-M12-E (Z053572) a GN 5345-60-M12-D (Z053573). Další rukojeti najdete v kategorii rukojeti.

Technické údaje: Otočný knob Elesa+Ganter GN 5345-60-M10-E

Výrobce	Elesa+Ganter
Řada	GN 5345
Počet ramen	3
Provedení	E – závitový neprůchozí otvor
Závit otvoru d2	M10
Průměr d1	60 mm
Rozměr d4	25 mm
Rozměr h1	35 mm
Rozměr h2	18 mm
Rozměr t1	18 mm
Materiál řady	nerezová ocel AISI 303 (A1) nebo AISI 316L (A4)
Povrchová úprava série	tryskově matovaný
Kód výrobce	Z059556
Prodejní jednotka	ks
Hmotnost	0,202 kg
Rozměry (d × š × v)	60 × 60 × 35 mm

Srovnání variant: Elesa+Ganter GN 5345

Zobrazujeme 12 z 28 v této řadě. Liší se: rozměr d4.

Produkt	Rozměr d4	Cena včetně DPH
Otočný knob Elesa+Ganter GN 5345-50-M10-DKód výr. Z053571	—	178,87 złNení skladem
Otočný knob Elesa+Ganter GN 5345-50-M10-EKód výr. Z053570	21 mm	179,63 złNení skladem
Otočný knob Elesa+Ganter GN 5345-60-AKód výr. Z053637	25 mm	217,78 złNení skladem
Otočný knob Elesa+Ganter GN 5345-60-B12-CKód výr. Z059554	—	203,45 złNení skladem
Otočný knob Elesa+Ganter GN 5345-60-M10-DKód výr. Z059555	25 mm	210,23 złNení skladem
Otočný knob Elesa+Ganter GN 5345-60-M10-E (tento produkt)Kód výr. Z059556	25 mm	210,70 złNení skladem
Otočný knob Elesa+Ganter GN 5345-60-M12-DKód výr. Z053573	25 mm	226,37 złNení skladem
Otočný knob Elesa+Ganter GN 5345-60-M12-EKód výr. Z053572	—	226,94 złNení skladem
Otočný knob Elesa+Ganter GN 5345.4-40-B8-CKód výr. Z059537	—	143,69 złNení skladem
Otočný knob Elesa+Ganter GN 5345.4-40-M6-DKód výr. Z059538	18 mm	143,75 złNení skladem
Otočný knob Elesa+Ganter GN 5345.4-40-M6-EKód výr. Z059539	18 mm	139,73 złNení skladem
Otočný knob Elesa+Ganter GN 5345.4-40-M8-EKód výr. Z053624	18 mm	138,85 złNení skladem

Dotazy a odpovědi: Otočný knob Elesa+Ganter GN 5345-60-M10-E

Čím se typ E liší od typu D?

Typ E má závit M10 v neprůchozím otvoru, tedy šroub neprochází naskrz. Typ D má závitový průchozí otvor a zvolte jej, pokud má šroub vyjít na druhé straně.
