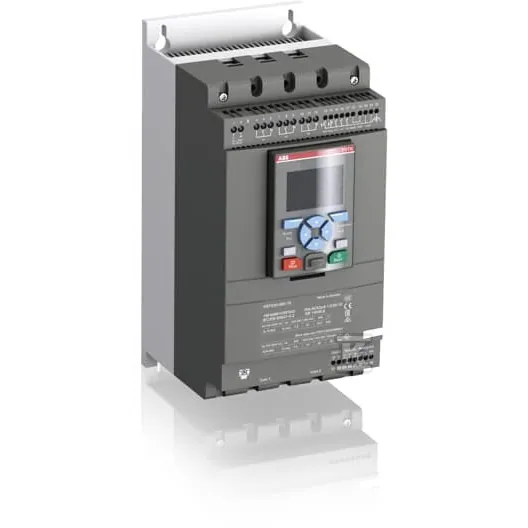

Softstart ABB PSTX30-600-70, 30 A, 15 kW — 1SFA898103R7000

Kód výr. 1SFA898103R7000EAN 7320500501290

Nejdůležitější parametry

Řada: PSTX
Typ: PSTX30-600-70
Jmenovitý proud Ie: 30 A
Jmenovitý výkon motoru IEC při 400 V: 15 kW
Jmenovitý výkon motoru IEC při 500 V: 18,5 kW
Čistá hmotnost: 4,6 kg

Všechny technické údaje (27)

doprava zdarmaod 3690 zł včetně DPH
Faktura s DPHke každé objednávce
Doprava nebo osobní odběrbalík, paleta nebo osobní odběr
Nákupy bez registracebez zakládání účtu

cena včetně DPH za ks

6 218,50 zł5 055,69 zł bez DPH

Není skladem

Zeptejte se na dostupnost +48 737 880 775

Přidat do nákupního seznamupo přihlášení

Popis: Softstart ABB PSTX30-600-70

30 A
15 kW při 400 V
18,5 kW při 500 V
208–600 V
IP20

Softstart 30 A pro motor 15 kW je ABB PSTX30-600-70, zařízení pro plynulý rozběh a doběh třífázových motorů. Model řady PSTX ve variantě „advanced range“ s vestavěným přemosťovacím stykačem. Používá se u čerpadel, ventilátorů, kompresorů a dopravníků.

Měkký startér 30 A pro motor 15 kW — k čemu slouží

PSTX30-600-70 řídí rozběh a zastavení třífázového motoru. Dostupné funkce rozběhu a zastavení: napěťová rampa, řízení momentu, kick start, omezení proudu a momentu, soft stop, jog a brzdění.

Rozběhová schopnost: 4 × Ie po dobu 10 s, třída přetížení 10.
Počet rozběhů: až 10 za hodinu (platí pro modely PSTX30…PSTX370).

Parametry v praxi: proud 30 A a výkon motoru

Jmenovitý proud Ie je 30 A. Výkon motoru přiřazený k tomuto softstartu je 15 kW při 400 V a 18,5 kW při 500 V. Hodnoty z katalogu platí pro normální rozběhy, třídy 10, v lineárním zapojení (in-line).

Který model PSTX zvolit: 30 A nebo vyšší proud

Řada PSTX zahrnuje modely od 30 A do 370 A. Výběr závisí na proudu a výkonu motoru při napájecím napětí.

Model	Proud Ie	Výkon při 400 V
PSTX30-600-70 (tento produkt)	30 A	15 kW
PSTX45-600-70	45 A	22 kW
PSTX60-600-70	60 A	30 kW
PSTX72-600-70	72 A	37 kW
PSTX85-600-70	85 A	45 kW
PSTX105-600-70	106 A	55 kW
PSTX142-600-70	143 A	75 kW
PSTX370-600-70	370 A	200 kW

Montáž a provoz

Rozsah provozní teploty: -25…+60 °C; skladovací teplota: -40…+70 °C.
Maximální provozní výška: 4000 m.
Chlazení: ventilátor řízený termostatem.
Panel HMI (grafický LCD, více jazyků včetně polštiny) je odpojitelný; stupeň ochrany panelu IP66.

Napájení, řízení a shoda

Jmenovité provozní napětí 208…600 V (208…690 V +10%/-15%), 50/60 Hz ±10%; izolační napětí Ui 690 V. Napájení řízení 100…250 V (+10%/-15%), řídicí obvod vnitřní nebo externí 24 V DC. Vstupy: start, stop a 3 programovatelné; 3 programovatelná signálová relé. Softstart spolupracuje s třífázovými motory 208–600 V; komunikační moduly Anybus (PSTX30…PSTX1250) dle katalogu. Ostatní softstarty najdete v kategorii Softstarty.

Technické údaje: Softstart ABB PSTX30-600-70

Výrobce	ABB
Řada	PSTX
Typ	PSTX30-600-70
Jmenovitý proud Ie	30 A
Jmenovitý výkon motoru IEC při 400 V	15 kW
Jmenovitý výkon motoru IEC při 500 V	18,5 kW
Čistá hmotnost	4,6 kg
Jmenovité provozní napětí Ue	208...600 V (208...690 V +10%/-15%), 50/60 Hz ±10%
Jmenovité izolační napětí Ui	690 V
Napájecí napětí ovládání Us	100...250 V +10%/-15%, 50/60 Hz
Napětí řídicího obvodu Uc	interně nebo externě 24 V DC
Rozběhová schopnost	4 x Ie po dobu 10 s; třída přetížení 10
Počet startů za hodinu	10 (PSTX30...PSTX370)
Provozní teplota	-25...+60 °C
Skladovací teplota	-40...+70 °C
Stupeň krytí	IP20 (hlavní obvod, napájení a ovládání); panel HMI IP66
Max. pracovní výška	4000 m
Vstupy/relé	2 vstupy (start, stop) + 3 programovatelné; 3 programovatelná signální relé
Chlazení	ventilátor řízený termostatem
Displej/HMI	odpojitelný grafický LCD panel, více jazyků včetně polštiny
Funkce rozběhu/zastavení	rampa napětí, řízení momentu, kick start, omezení proudu a momentu, soft stop, jog, brzdění
Použití	čerpadla, ventilátory, kompresory, dopravníky
Kód výrobce	1SFA898103R7000
EAN	7320500501290
Prodejní jednotka	ks
Hmotnost	5,66 kg
Rozměry (d × š × v)	390 × 285 × 200 mm

Srovnání variant: ABB PSTX

8 produktů této řady. Liší se: jmenovitý proud ie, hmotnost netto.

Produkt	Jmenovitý proud Ie	Čistá hmotnost	Cena včetně DPH
Softstart ABB PSTX30-600-70 (tento produkt)Kód výr. 1SFA898103R7000	30 A	4,6 kg	6 218,50 złNení skladem
Softstart ABB PSTX45-600-70Kód výr. 1SFA898105R7000	45 A	4,6 kg	7 128,34 złNení skladem
Softstart ABB PSTX60-600-70Kód výr. 1SFA898106R7000	60 A	—	8 077,64 złNení skladem
Softstart ABB PSTX72-600-70Kód výr. 1SFA898107R7000	72 A	—	8 844,04 złNení skladem
Softstart ABB PSTX85-600-70Kód výr. 1SFA898108R7000	85 A	4,7 kg	9 244,66 złNení skladem
Softstart ABB PSTX105-600-70Kód výr. 1SFA898109R7000	106 A	4,7 kg	9 610,40 złNení skladem
Softstart ABB PSTX370-600-70Kód výr. 1SFA898115R7000	370 A	—	23 492,59 złNení skladem
Softstart PSTX142-600-70 143 A 75 kWKód výr. 1SFA898110R7000	143 A	7,0 kg	11 330,45 złNení skladem

Dotazy a odpovědi: Softstart ABB PSTX30-600-70

Stačí PSTX30-600-70 pro motor 15 kW?

Ano, při 400 V: jmenovitý výkon motoru IEC je 15 kW při jmenovitém proudu Ie 30 A. Při 500 V je podle katalogu přípustný výkon 18,5 kW.

Čím se liší od PSTX45-600-70?

Má nižší jmenovitý proud: 30 A oproti 45 A v PSTX45-600-70. Odpovídá to motorům 15 kW místo 22 kW při 400 V.

Je vhodný pro motory 500 V?

Provozní napětí je 208...600 V. Výkon 18,5 kW při 500 V platí pro normální rozběhy, třídy 10, v lineárním zapojení (in-line).

Lze softstart ovládat dálkově?

Má 2 vstupy start a stop a 3 programovatelné vstupy a také 3 programovatelná signálová relé. Komunikační moduly Anybus jsou k dispozici dle katalogu výrobce.
