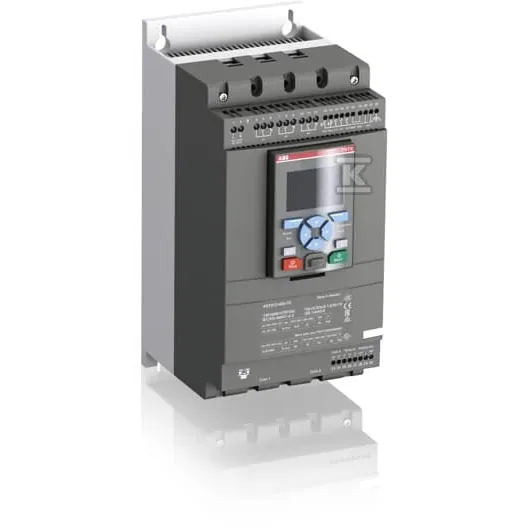

Popis: Softstart ABB PSTX72-600-70
- 72 A
- 37 kW při 400 V
- 208–600 V
- IP20
- integrovaný bypassový stykač
Softstart ABB PSTX72-600-70 je zařízení pro plynulý rozběh a dobeh třífázových motorů z řady PSTX. Používá se u čerpadel, ventilátorů, kompresorů a dopravníků. Při 400 V se volí pro motor 37 kW s jmenovitým proudem 72 A.
Softstart 72 A — který model PSTX zvolit
V řadě PSTX platí, že čím vyšší jmenovitý proud, tím větší výkon motoru softstart zvládne. Model PSTX72-600-70 leží mezi variantou 60 A (30 kW) a 85 A (45 kW).
| Model | Jmenovitý proud Ie | Výkon motoru při 400 V |
|---|---|---|
| PSTX30-600-70 | 30 A | 15 kW |
| PSTX45-600-70 | 45 A | 22 kW |
| PSTX60-600-70 | 60 A | 30 kW |
| PSTX72-600-70 (tento produkt) | 72 A | 37 kW |
| PSTX85-600-70 | 85 A | 45 kW |
| PSTX105-600-70 | 106 A | 55 kW |
| PSTX142-600-70 | 143 A | 75 kW |
| PSTX370-600-70 | 370 A | 200 kW |
Montáž a provoz softstartu PSTX
- Rozsah provozní teploty je -25…+60 °C, skladovací -40…+70 °C.
- Maximální provozní výška je 4000 m.
- Silový obvod, napájení a řízení mají krytí IP20. Odpojitelný panel HMI má IP66.
- Pro model PSTX72-600-70 katalog udává až 10 startů za hodinu.
- Chlazení zajišťuje ventilátor řízený termostatem.
Funkce rozběhu a kompatibilita se sítí
Softstart má napěťovou rampu, řízení momentu, kick start, omezení proudu a momentu, soft stop, jog a brzdění. Rozběhová schopnost je 4 × Ie po dobu 10 s, třída přetížení 10. Provozní napětí je 208–600 V (208–690 V +10%/−15%) a izolační napětí 690 V. Komunikační možnosti Anybus jsou u řady PSTX dostupné podle katalogu výrobce.
Další modely najdete v kategorii měkké rozběhy.
