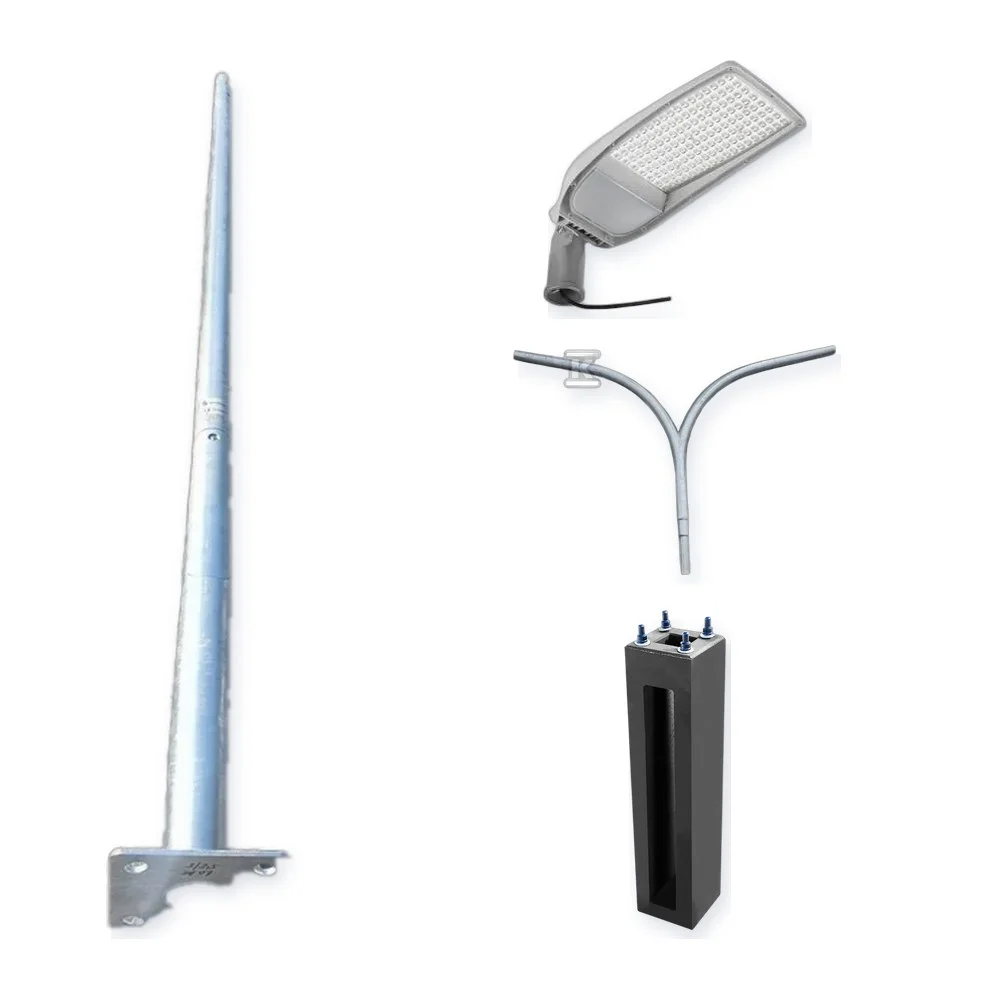

Sada uličního osvětlení 10 m: sloup Elmonter CN10, základ D22/150, výložník W16/1/2/1, svítidlo Corona 2 Basic 65 W ×2

Kód výr. ZST-OSW-183

Nejdůležitější parametry

Výška sloupu: 10 m
Základ: Styrobud D22/150 (1500/340), 4 kotvy M24
Výložník: Elmonter W16/1/2/1 (2 ramena, výložník 1 m, Ø60)
LED svítidlo: Lena Corona 2 Basic 65 W: 65 W, 7050 lm, 4000 K, IP66 (2 ks)
Vodič ve stožáru: YKY-žo 3×2,5 mm², 0,6/1 kV, 15 m
Hmotnost sady (orientačně): 369,8 kg

Všechny technické údaje (12)

doprava zdarmaod 3690 zł včetně DPH
Faktura s DPHke každé objednávce
Doprava nebo osobní odběrbalík, paleta nebo osobní odběr
Nákupy bez registracebez zakládání účtu

cena včetně DPH za sadu

4 363,79 zł3 547,80 zł bez DPH

Skladem: 7 sad

Platbyonline přes ING Pay (imoje)

Bankovní převod

3–60 splátek: Splátky imoje, online žádost v pokladně

Zvolíte v pokladně, limit přiděluje poskytovatel plateb.

Přidat do nákupního seznamupo přihlášení

Osobní odběr v pondělí 2.11Objednejte do 16:00 · zdarma · 34 poboček

Obsah sadě

Kupujete společně — vše v jedné objednávce. Cena sady je součtem cen níže uvedených produktů, bez dalších poplatků. Každou položku můžete koupit i samostatně.

	Produkt	Kód (index)	Kód výrobce	EAN	Množství	Dostupnost	Cena
	SloupKuželový osvětlovací stožár Elmonter CN10, 10 m, příruba F220 — CN10/3/60/F220/01	`CKV611`	`CN10/3/60/F220/01`	`5907586036858`	1 ks	Skladem	2 079,89 zł včetně DPH
	ZákladZáklad pro sloup Styrobud D22/150 (1500/340) 4xM24 — 000727	`CKV427`	`000727`	—	1 ks	Skladem	481,89 zł včetně DPH
	VýložníkTrubkový výložník Elmonter W16/1/2/1 — výška 1 m, dvě ramena, vyložení 1 m, fi 60 — W16/1/2/1-60/10/180/01	`HDO350`	`W16/1/2/1-60/10/180/01`	`5907586027092`	1 ks	Skladem	627,89 zł včetně DPH
	LED svítidloUliční svítidlo LED Lena Lighting Corona 2 Basic 65 W 4000 K 7050 lm IP66 — 568107	`CLJ763`	`568107`	`5905963568107`	2 ks	Skladem	873,79 zł včetně DPH
	Pojistková spojkaIzolační pojistkový spoj Sintur IZK-4-01 — 1.06.001.00000.03713	`HDV909`	`1.06.001.00000.03713`	—	2 ks	Skladem	107,90 zł včetně DPH
	Nulová spojkaIzolační nulový spoj Sintur IZK-4-03/C — 1.06.001.00000.03715	`HDV908`	`1.06.001.00000.03715`	—	2 ks	Skladem	50,92 zł včetně DPH
	Napájecí kabel svítidlaSilový kabel NKT YKY-ŽO 3x2,5 RE 1 kV buben — G-103089	`HES888`	`G-103089`	`5907802032879`	15 m	Skladem	141,51 zł včetně DPH
Celkem (cena sady)							4 363,79 zł včetně DPH

Orientační výběr, doporučen projekt: nosnost sloupu, hloubka založení patky, vyložení a hmotnost svítidla i průřez napájecího kabelu vycházejí z projektu osvětlení. Délka vodiče ve sloupu = výška sloupu + 3 m rezervy (u dvou svítidel + 5 m).

Popis: Sada uličního osvětlení 10 m: sloup Elmonter CN10

Výška sloupu: 10 m
Sloup: Elmonter CN10/3/60/F220/01: ocel, kuželový, stěna 3 mm, koncovka Ø60 mm, příruba F220
Základ: Styrobud D22/150 (1500/340), 4 kotvy M24
Výložník: Elmonter W16/1/2/1 (2 ramena, výložník 1 m, Ø60)
LED svítidlo: Lena Corona 2 Basic 65 W: 65 W, 7050 lm, 4000 K, IP66 (2 ks)
Vodič ve stožáru: YKY-žo 3×2,5 mm², 0,6/1 kV, 15 m
Konektory: izolační svorky Sintur IZK-4: pojistkové a nulové (po 2 ks)
Hmotnost sady (orientačně): 369,8 kg

Sada pro jedno světelné místo pro osvětlení silnice, parkoviště nebo náměstí: ocelový sloup Elmonter CN10 (10 m), základ D22/150, výložník Elmonter W16/1/2/1 (2 ramena, vyložení 1 m, Ø60), LED svítidlo Lena Corona 2 Basic 65 W (65 W, 7050 lm, 4000 K, IP66), dvě izolační kabelové spojky Sintur IZK-4 (IZK-4-01 a IZK-4-03/C) a 15 m kabelu YKY-żo 3×2,5 mm².

Příruba F220 sloupu CN10 se přišroubuje ke čtyřem kotvám M24 základu D22/150; výložník má montážní průměr Ø60 mm.

Nejsou součástí sady: napájecí kabel od sítě ke stožáru, výkop, beton základu, ochranná trubka a uzemnění — záleží na místě montáže a projektu.

Kódy produktů v sadě

Každá položka sady je běžným produktem obchodu. Níže je úplný seznam kódů, podle kterých ji najdete v obchodě i v dokumentaci výrobce.

Prvek	Název	Kód (index)	Kód výrobce	EAN	Množství
Sloup	Kuželový osvětlovací stožár Elmonter CN10, 10 m, příruba F220 — CN10/3/60/F220/01	CKV611	CN10/3/60/F220/01	5907586036858	1 ks
Základ	Základ pro sloup Styrobud D22/150 (1500/340) 4xM24 — 000727	CKV427	000727	—	1 ks
Výložník	Trubkový výložník Elmonter W16/1/2/1 — výška 1 m, dvě ramena, vyložení 1 m, fi 60 — W16/1/2/1-60/10/180/01	HDO350	W16/1/2/1-60/10/180/01	5907586027092	1 ks
LED svítidlo	Uliční svítidlo LED Lena Lighting Corona 2 Basic 65 W 4000 K 7050 lm IP66 — 568107	CLJ763	568107	5905963568107	2 ks
Pojistková spojka	Izolační pojistkový spoj Sintur IZK-4-01 — 1.06.001.00000.03713	HDV909	1.06.001.00000.03713	—	2 ks
Nulová spojka	Izolační nulový spoj Sintur IZK-4-03/C — 1.06.001.00000.03715	HDV908	1.06.001.00000.03715	—	2 ks
Napájecí kabel svítidla	Silový kabel NKT YKY-ŽO 3×2,5 RE 1 kV buben — G-103089	HES888	G-103089	5907802032879	15 m

Technické údaje: Sada uličního osvětlení 10 m: sloup Elmonter CN10

Výška sloupu	10 m
Sloup	Elmonter CN10/3/60/F220/01: ocel, kuželový, stěna 3 mm, koncovka Ø60 mm, příruba F220
Základ	Styrobud D22/150 (1500/340), 4 kotvy M24
Výložník	Elmonter W16/1/2/1 (2 ramena, výložník 1 m, Ø60)
LED svítidlo	Lena Corona 2 Basic 65 W: 65 W, 7050 lm, 4000 K, IP66 (2 ks)
Vodič ve stožáru	YKY-žo 3×2,5 mm², 0,6/1 kV, 15 m
Konektory	izolační svorky Sintur IZK-4: pojistkové a nulové (po 2 ks)
Hmotnost sady (orientačně)	369,8 kg
Kód výrobce	ZST-OSW-183
Prodejní jednotka	sada
Hmotnost	369,790 kg
Rozměry (d × š × v)	2000 × 340 × 10000 mm

Dotazy a odpovědi: Sada uličního osvětlení 10 m: sloup Elmonter CN10

Hodí se základ k tomuto stožáru?

Ano, pár je sestaven podle označení výrobce: Příruba F220 sloupu CN10 se přišroubuje ke čtyřem kotvám M24 základu D22/150; výložník má montážní průměr Ø60 mm. Kódy všech prvků jsou v tabulce „Kódy produktů v sadě“.
