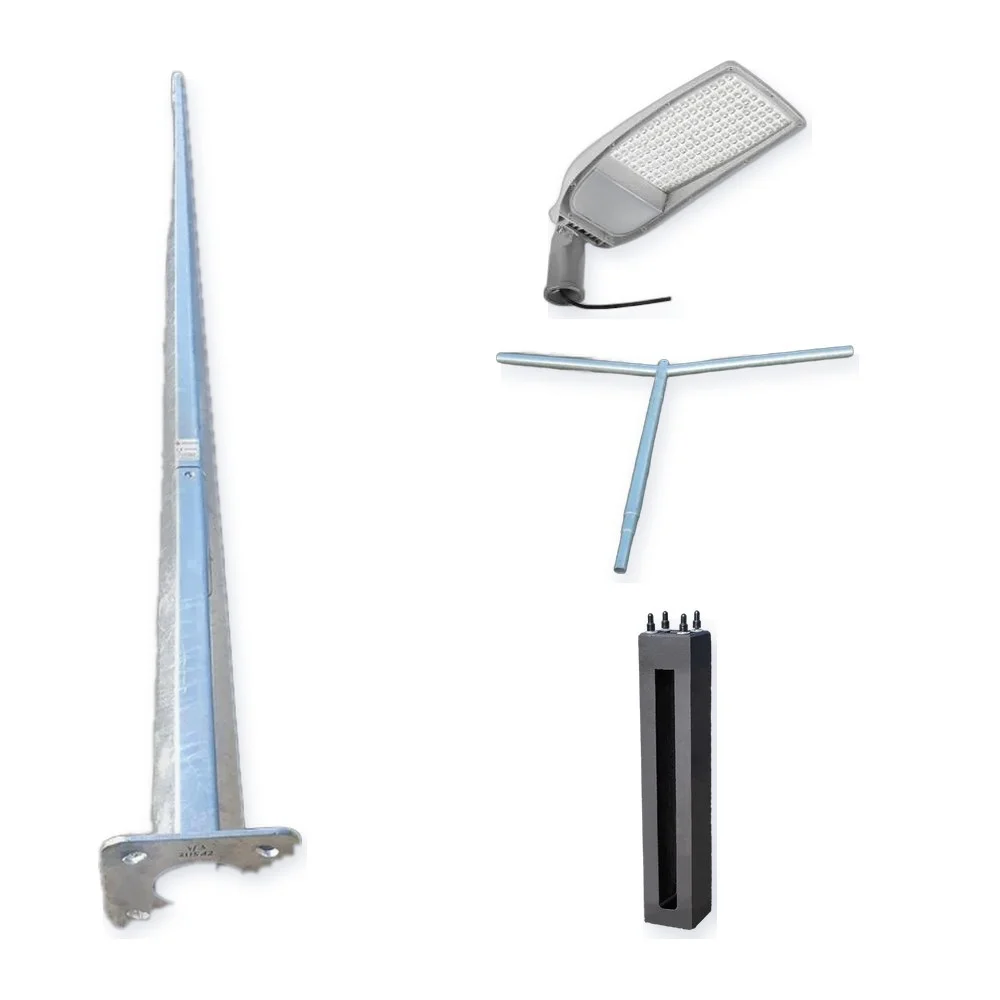

Sada uličního osvětlení 9 m: sloup Elmonter SO9, základ D16/140, výložník W20/1/2/1, svítidlo Corona 2 Basic 80 W ×2

Kód výr. ZST-OSW-166

Nejdůležitější parametry

Výška sloupu: 9 m

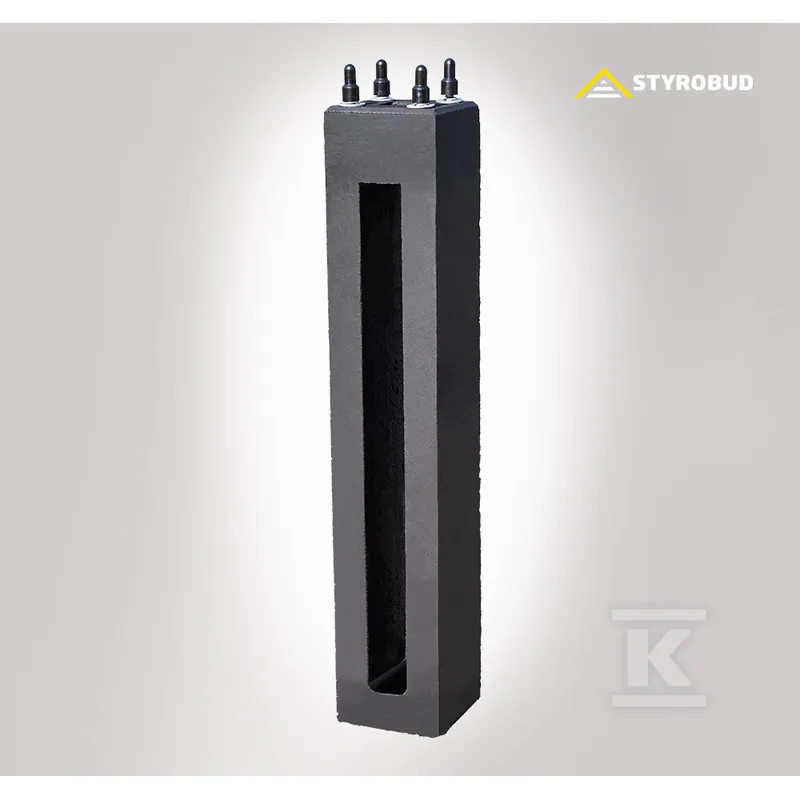

Základ: Styrobud D16/140 (1400/260), 4 kotvy M20/160

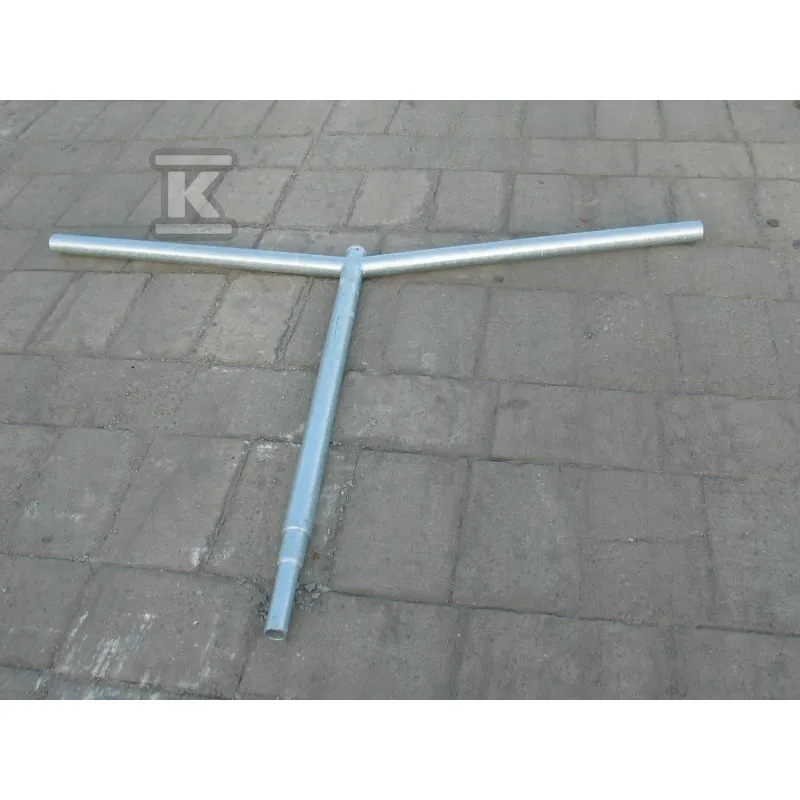

Výložník: Elmonter W20/1/2/1 (2 ramena, výložník 1 m, Ø60)
LED svítidlo: Lena Corona 2 Basic 80 W: 80 W, 8500 lm, 4000 K, IP66 (2 ks)
Vodič ve stožáru: YKY-žo 3×2,5 mm², 0,6/1 kV, 14 m
Hmotnost sady (orientačně): 256,8 kg

Všechny technické údaje (12)

doprava zdarmaod 3690 zł včetně DPH
Faktura s DPHke každé objednávce
Doprava nebo osobní odběrbalík, paleta nebo osobní odběr
Nákupy bez registracebez zakládání účtu

cena včetně DPH za sadu

3 956,36 zł3 216,55 zł bez DPH

Na objednávku

Platbyonline přes ING Pay (imoje)

Bankovní převod

3–60 splátek: Splátky imoje, online žádost v pokladně

Zvolíte v pokladně, limit přiděluje poskytovatel plateb.

Přidat do nákupního seznamupo přihlášení

Obsah sadě

Kupujete společně — vše v jedné objednávce. Cena sady je součtem cen níže uvedených produktů, bez dalších poplatků. Každou položku můžete koupit i samostatně.

	Produkt	Kód (index)	Kód výrobce	EAN	Množství	Dostupnost	Cena
	SloupSloup osvětlení Elmonter SO9/3/F160, výš. 9 m, koncovka Ø60 mm — SO9/3/F160/01	`CKV595`	`SO9/3/F160/01`	`5907586037183`	1 ks	Na objednávku	1 747,89 zł včetně DPH
	ZákladStožárový základ Styrobud D16/140 (1400/260) 4xM20/160 abizolovaný — 000725	`CKV431`	`000725`	—	1 ks	Na objednávku	351,89 zł včetně DPH
	VýložníkVýložník Elmonter W20/1/2/1 fi 60 — W20/1/2/1-60/10/180/02	`HDO360`	`W20/1/2/1-60/10/180/02`	`5907586027252`	1 ks	Skladem	643,89 zł včetně DPH
	LED svítidloUliční svítidlo LED Lena Lighting CORONA 2 BASIC 80W 4000K 8500lm IP66 — 567629	`CNB557`	`567629`	`5905963567629`	2 ks	Skladem	921,79 zł včetně DPH
	Pojistková spojkaIzolační pojistkový spoj Sintur IZK-4-01 — 1.06.001.00000.03713	`HDV909`	`1.06.001.00000.03713`	—	2 ks	Skladem	107,90 zł včetně DPH
	Nulová spojkaIzolační nulový spoj Sintur IZK-4-03/C — 1.06.001.00000.03715	`HDV908`	`1.06.001.00000.03715`	—	2 ks	Skladem	50,92 zł včetně DPH
	Napájecí kabel svítidlaSilový kabel NKT YKY-ŽO 3x2,5 RE 1 kV buben — G-103089	`HES888`	`G-103089`	`5907802032879`	14 m	Skladem	132,08 zł včetně DPH
Celkem (cena sady)							3 956,36 zł včetně DPH

Orientační výběr, doporučen projekt: nosnost sloupu, hloubka založení patky, vyložení a hmotnost svítidla i průřez napájecího kabelu vycházejí z projektu osvětlení. Délka vodiče ve sloupu = výška sloupu + 3 m rezervy (u dvou svítidel + 5 m).

Popis: Sada uličního osvětlení 9 m: sloup Elmonter SO9

Výška sloupu: 9 m
Sloup: Elmonter SO9/3/F160/01: ocel žárově zinkovaná, mnohoúhelníkový, stěna 3 mm, špička Ø60 mm, příruba F160
Základ: Styrobud D16/140 (1400/260), 4 kotvy M20/160
Výložník: Elmonter W20/1/2/1 (2 ramena, výložník 1 m, Ø60)
LED svítidlo: Lena Corona 2 Basic 80 W: 80 W, 8500 lm, 4000 K, IP66 (2 ks)
Vodič ve stožáru: YKY-žo 3×2,5 mm², 0,6/1 kV, 14 m
Konektory: izolační svorky Sintur IZK-4: pojistkové a nulové (po 2 ks)
Hmotnost sady (orientačně): 256,8 kg

Sada pro jedno světelné místo pro osvětlení silnice, parkoviště nebo náměstí: ocelový sloup Elmonter SO9 (9 m), základ D16/140, výložník Elmonter W20/1/2/1 (2 ramena, vyložení 1 m, Ø60), LED svítidlo Lena Corona 2 Basic 80 W (80 W, 8500 lm, 4000 K, IP66), dvě izolační kabelové spojky Sintur IZK-4 (IZK-4-01 a IZK-4-03/C) a 14 m kabelu YKY-żo 3×2,5 mm².

Výrobce sloupu SO9 udává základ D16/140 pro sloupy 8 a 9 m (max. hmotnost svítidla 50 kg); výložník má montážní průměr Ø60 mm.

Nejsou součástí sady: napájecí kabel od sítě ke stožáru, výkop, beton základu, ochranná trubka a uzemnění — záleží na místě montáže a projektu.

Kódy produktů v sadě

Každá položka sady je běžným produktem obchodu. Níže je úplný seznam kódů, podle kterých ji najdete v obchodě i v dokumentaci výrobce.

Prvek	Název	Kód (index)	Kód výrobce	EAN	Množství
Sloup	Sloup osvětlení Elmonter SO9/3/F160, výš. 9 m, koncovka Ø60 mm — SO9/3/F160/01	CKV595	SO9/3/F160/01	5907586037183	1 ks
Základ	Stožárový základ Styrobud D16/140 (1400/260) 4xM20/160 abizolovaný — 000725	CKV431	000725	—	1 ks
Výložník	Výložník Elmonter W20/1/2/1 fi 60 — W20/1/2/1-60/10/180/02	HDO360	W20/1/2/1-60/10/180/02	5907586027252	1 ks
LED svítidlo	Uliční svítidlo LED Lena Lighting CORONA 2 BASIC 80W 4000K 8500lm IP66 — 567629	CNB557	567629	5905963567629	2 ks
Pojistková spojka	Izolační pojistkový spoj Sintur IZK-4-01 — 1.06.001.00000.03713	HDV909	1.06.001.00000.03713	—	2 ks
Nulová spojka	Izolační nulový spoj Sintur IZK-4-03/C — 1.06.001.00000.03715	HDV908	1.06.001.00000.03715	—	2 ks
Napájecí kabel svítidla	Silový kabel NKT YKY-ŽO 3×2,5 RE 1 kV buben — G-103089	HES888	G-103089	5907802032879	14 m

Technické údaje: Sada uličního osvětlení 9 m: sloup Elmonter SO9

Výška sloupu	9 m
Sloup	Elmonter SO9/3/F160/01: ocel žárově zinkovaná, mnohoúhelníkový, stěna 3 mm, špička Ø60 mm, příruba F160
Základ	Styrobud D16/140 (1400/260), 4 kotvy M20/160
Výložník	Elmonter W20/1/2/1 (2 ramena, výložník 1 m, Ø60)
LED svítidlo	Lena Corona 2 Basic 80 W: 80 W, 8500 lm, 4000 K, IP66 (2 ks)
Vodič ve stožáru	YKY-žo 3×2,5 mm², 0,6/1 kV, 14 m
Konektory	izolační svorky Sintur IZK-4: pojistkové a nulové (po 2 ks)
Hmotnost sady (orientačně)	256,8 kg
Kód výrobce	ZST-OSW-166
Prodejní jednotka	sada
Hmotnost	256,776 kg
Rozměry (d × š × v)	2000 × 260 × 9000 mm

Dotazy a odpovědi: Sada uličního osvětlení 9 m: sloup Elmonter SO9

Hodí se základ k tomuto stožáru?

Ano, pár je sestaven podle označení výrobce: Výrobce sloupu SO9 udává základ D16/140 pro sloupy 8 a 9 m (max. hmotnost svítidla 50 kg); výložník má montážní průměr Ø60 mm. Kódy všech prvků jsou v tabulce „Kódy produktů v sadě“.
