Opis: Softstart ABB PSTX370-600-70
- Ie 370 A
- moc silnika 200 kW przy 400 V
- 208...600 V
- 4 × Ie przez 10 s
- IP20

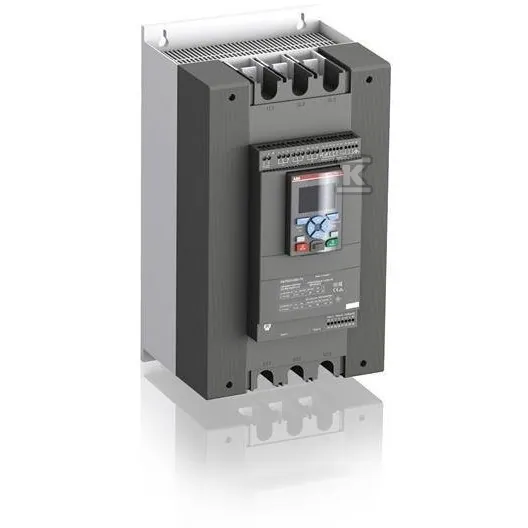

Softstart ABB PSTX370-600-70 to softstart łagodnego rozruchu i zatrzymywania o prądzie znamionowym 370 A, przeznaczony do silników trójfazowych o mocy 200 kW przy 400 V. Jest częścią serii ABB PSTX, w wersji „advanced range”, z wbudowanym stycznikiem obejściowym.
Dane producenta wskazują zastosowanie do pomp, wentylatorów, kompresorów i przenośników, z zabezpieczeniami silnika i komunikacją. Standardowe softstarty w tej ofercie są opisane w tej samej kategorii.
Do czego służy softstart ABB PSTX370
Softstart ogranicza prąd i moment podczas rozruchu, dzięki czemu silnik i napęd nie są narażone na gwałtowne obciążenia. Funkcje rozruchu i zatrzymania obejmują: rampę napięcia, sterowanie momentem, kick start, ograniczenie prądu i momentu, soft stop, jog oraz hamowanie.
Parametry PSTX370 w praktyce
Prąd znamionowy Ie 370 A określa, jak duży silnik może obsłużyć softstart w pracy ciągłej. Moc silnika IEC to 200 kW przy 400 V i 257 kW przy 500 V. Zdolność rozruchowa to 4 × Ie przez 10 s, klasa przeciążenia 10. Dla PSTX30…PSTX370 dopuszczalne jest 10 rozruchów na godzinę; od PSTX470 do PSTX1250 – 6 rozruchów na godzinę.
Który model PSTX wybrać
Dobór zależy od prądu znamionowego silnika. Poniżej warianty serii PSTX 600-70 o napięciu pracy 208…600 V.
| Model | Prąd Ie | Moc przy 400 V |
|---|---|---|
| PSTX30-600-70 | 30 A | 15 kW |
| PSTX45-600-70 | 45 A | 22 kW |
| PSTX60-600-70 | 60 A | 30 kW |
| PSTX72-600-70 | 72 A | 37 kW |
| PSTX85-600-70 | 85 A | 45 kW |
| PSTX105-600-70 | 106 A | 55 kW |
| PSTX142-600-70 | 143 A | 75 kW |
| PSTX370-600-70 (ten produkt) | 370 A | 200 kW |
Montaż i eksploatacja softstartu PSTX370
- Zakres pracy: temperatura -25…+60 °C, wysokość do 4000 m. Przechowywanie: -40…+70 °C.
- Stopień ochrony IP20 dotyczy obwodu głównego, zasilania i sterowania – montuj w szafie lub obudowie chroniącej przed dotykiem.
- Chłodzenie zapewnia wentylator sterowany termostatem, więc zostaw wolną przestrzeń na przepływ powietrza.
- Panel HMI jest odłączalny (IP66), można go wyprowadzić na drzwi szafy. Obsługuje wiele języków, w tym polski.
- Wejścia: 2 (start, stop) i 3 programowalne; przekaźniki sygnałowe: 3 programowalne. Obwody 400 V podłącza uprawniony elektryk.
Zgodność z silnikami i sterowaniem
Softstart pracuje z silnikami trójfazowymi o napięciu 208…600 V (208…690 V +10%/-15%), 50/60 Hz ±10%, przy napięciu izolacji 690 V. Zasilanie sterowania Us: 100…250 V +10%/-15%, 50/60 Hz. Obwód sterowania Uc może być wewnętrzny lub zewnętrzny 24 V DC. Opcje komunikacyjne Anybus są dostępne dla serii PSTX30…PSTX1250 wg katalogu producenta.
