Opis: Softstart ABB PSTX60-600-70
- Prąd znamionowy 60 A
- silnik 30 kW przy 400 V
- zasilanie 208–600 V
- IP20

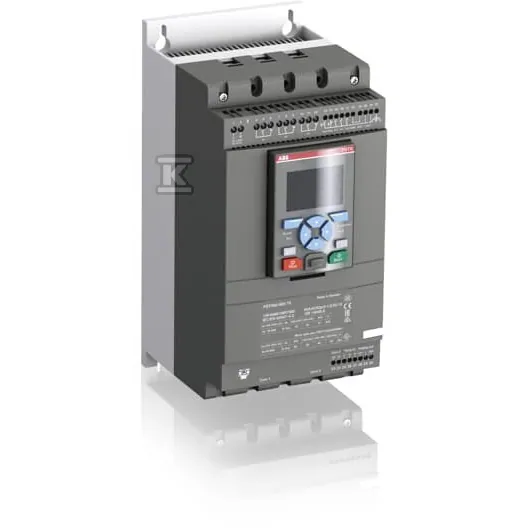

Softstart ABB PSTX60-600-70 (kod 1SFA898106R7000) to softstart do łagodnego rozruchu i zatrzymywania silników trójfazowych o prądzie znamionowym 60 A. Stosuje się go do pomp, wentylatorów, kompresorów i przenośników; ma zabezpieczenia silnika, komunikację i wbudowany stycznik obejściowy.
Softstart 60 A do silnika 30 kW — który model PSTX wybrać
PSTX60-600-70 obsługuje silnik 30 kW przy 400 V oraz 37 kW przy 500 V. Dla innej mocy wybierz wariant z poniższej tabeli, porównując moc silnika przy 400 V i prąd Ie.
| Model | Moc silnika przy 400 V | Prąd znamionowy Ie |
|---|---|---|
| PSTX30-600-70 | 15 kW | 30 A |
| PSTX45-600-70 | 22 kW | 45 A |
| PSTX60-600-70 (ten produkt) | 30 kW | 60 A |
| PSTX72-600-70 | 37 kW | 72 A |
| PSTX85-600-70 | 45 kW | 85 A |
| PSTX105-600-70 | 55 kW | 106 A |
| PSTX142-600-70 | 75 kW | 143 A |
| PSTX370-600-70 | 200 kW | 370 A |
Funkcje rozruchu i sterowania PSTX
Softstart ma rampę napięcia, sterowanie momentem, kick start, ograniczenie prądu i momentu, soft stop, jog i hamowanie. Zdolność rozruchowa to 4 × Ie przez 10 s, klasa przeciążenia 10. Urządzenie ma 2 wejścia start/stop, 3 programowalne wejścia i 3 programowalne przekaźniki sygnałowe. Obwód sterowania 24 V DC może być wewnętrzny lub zewnętrzny. Odłączalny panel graficzny LCD obsługuje wiele języków, w tym polski.
Montaż i eksploatacja — o czym pamiętać
- Temperatura pracy -25…+60 °C, przechowywania -40…+70 °C, maksymalna wysokość pracy 4000 m.
- Obwód główny, zasilanie i sterowanie mają stopień ochrony IP20; panel HMI IP66.
- Chłodzenie zapewnia wentylator sterowany termostatem, więc wokół obudowy potrzebny jest wolny przepływ powietrza.
- Dla tego modelu dopuszczalna liczba rozruchów na godzinę wynosi 10.
- Opcje komunikacyjne Anybus są dostępne dla PSTX30…PSTX1250 wg katalogu producenta.
