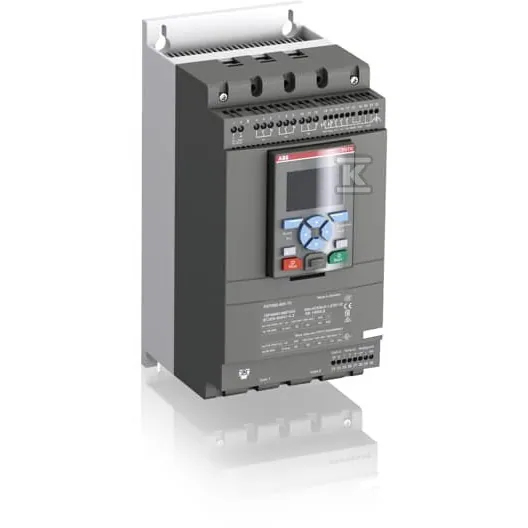

Softstart ABB PSTX85-600-70, 45 kW przy 400 V, 85 A — 1SFA898108R7000

Kod prod. 1SFA898108R7000EAN 7320500501306

Najważniejsze parametry

Seria: PSTX
Moc znamionowa silnika IEC przy 400 V: 45 kW
Moc znamionowa silnika IEC przy 500 V: 55 kW
Prąd znamionowy Ie: 85 A
Napięcie znamionowe pracy Ue: 208...600 V (208...690 V +10%/-15%), 50/60 Hz ±10%
Napięcie znamionowe izolacji Ui: 690 V

Wszystkie dane techniczne (25)

Darmowa dostawaod 3690 zł brutto
Faktura VATdo każdego zamówienia
Wysyłka albo odbiórpaczka, paleta lub odbiór osobisty
Zakupy bez rejestracjibez zakładania konta

cena brutto za szt.

9 244,66 zł7 515,98 zł netto

Brak na stanie

Zapytaj o dostępność +48 737 880 775

Dodaj do listy zakupowejpo zalogowaniu

Opis: Softstart ABB PSTX85-600-70

45 kW przy 400 V
85 A
208…600 V
4 × Ie przez 10 s
IP20

Softstart 45 kW przy 400 V to model ABB PSTX85-600-70, który łagodnie rozrusza i zatrzymuje silnik trójfazowy pomp, wentylatorów, kompresorów i przenośników. Prąd znamionowy 85 A, zasilanie 208…600 V, wbudowany stycznik obejściowy.

Do czego służy softstart ABB PSTX85

Softstart ogranicza prąd i moment podczas rozruchu silnika, a przy zatrzymaniu pozwala wyhamować napęd stopniowo. Producent wymienia rampę napięcia, sterowanie momentem, kick start, ograniczenie prądu i momentu, soft stop, jog oraz hamowanie. Zastosowanie obejmuje zabezpieczenia silnika i komunikację z systemem nadrzędnym.

Budowa i sterowanie

Wbudowany stycznik obejściowy (bypass) w obudowie softstartu.
Wejścia: 2 stałe (start, stop) i 3 programowalne; 3 programowalne przekaźniki sygnałowe.
Obwód sterowania Uc: wewnętrzne lub zewnętrzne 24 V DC; zasilanie sterowania Us 100…250 V, 50/60 Hz.
Odłączalny panel graficzny LCD z menu w wielu językach, w tym po polsku.
Chłodzenie wentylatorem sterowanym termostatem.

Parametry w praktyce

Zdolność rozruchowa 4 × Ie przez 10 s (klasa przeciążenia 10) oznacza dla tego modelu prąd rozruchu do 340 A przez 10 sekund. Dopuszczalne są 10 rozruchów na godzinę. Zakres temperatury pracy to -25…+60 °C, a maksymalna wysokość pracy wynosi 4000 m.

Który model PSTX wybrać

Dobór zależy od prądu i mocy silnika. Poniżej warianty serii PSTX 600 V z danymi producenta.

Model	Prąd Ie	Moc silnika 400 V
PSTX30-600-70	30 A	15 kW
PSTX45-600-70	45 A	22 kW
PSTX60-600-70	60 A	30 kW
PSTX72-600-70	72 A	37 kW
PSTX85-600-70 (ten produkt)	85 A	45 kW
PSTX105-600-70	106 A	55 kW
PSTX142-600-70	143 A	75 kW
PSTX370-600-70	370 A	200 kW

Zgodność i montaż

Do silników trójfazowych 208…600 V.
Opcje komunikacyjne Anybus dla serii PSTX30…PSTX1250 wg katalogu producenta.
Obwód główny, zasilanie i sterowanie mają stopień ochrony IP20, więc softstart montuje się w szafie lub rozdzielnicy.
Panel HMI ma IP66 i jest odłączalny.

Inne softstarty w ofercie hurtowni.

Dane techniczne: Softstart ABB PSTX85-600-70

Producent	ABB
Seria	PSTX
Typ	PSTX85-600-70, softstart z wbudowanym stycznikiem obejściowym (advanced range)
Moc znamionowa silnika IEC przy 400 V	45 kW
Moc znamionowa silnika IEC przy 500 V	55 kW
Prąd znamionowy Ie	85 A
Napięcie znamionowe pracy Ue	208...600 V (208...690 V +10%/-15%), 50/60 Hz ±10%
Napięcie znamionowe izolacji Ui	690 V
Napięcie zasilania sterowania Us	100...250 V +10%/-15%, 50/60 Hz
Napięcie obwodu sterowania Uc	wewnętrzne lub zewnętrzne 24 V DC
Zdolność rozruchowa	4 × Ie przez 10 s; klasa przeciążenia 10
Liczba rozruchów na godzinę	10
Temperatura pracy	-25...+60 °C
Temperatura przechowywania	-40...+70 °C
Stopień ochrony	IP20 (obwód główny, zasilanie i sterowanie); panel HMI IP66
Maks. wysokość pracy	4000 m
Wejścia/przekaźniki	2 wejścia (start, stop) + 3 programowalne; 3 programowalne przekaźniki sygnałowe
Chłodzenie	wentylator sterowany termostatem
Wyświetlacz/HMI	odłączalny panel graficzny LCD, wiele języków, w tym polski
Masa netto	4,7 kg
Kod producenta	1SFA898108R7000
EAN	7320500501306
Jednostka sprzedaży	szt.
Waga	8 kg
Wymiary (dł. × szer. × wys.)	194 × 150 × 314 mm

Porównanie wariantów: ABB PSTX

8 produktów tej serii. Różnią się: prąd znamionowy ie, masa netto.

Produkt	Prąd znamionowy Ie	Masa netto	Cena brutto
Softstart ABB PSTX30-600-70Kod prod. 1SFA898103R7000	30 A	4,6 kg	6 218,50 złBrak na stanie
Softstart ABB PSTX45-600-70Kod prod. 1SFA898105R7000	45 A	4,6 kg	7 128,34 złBrak na stanie
Softstart ABB PSTX60-600-70Kod prod. 1SFA898106R7000	60 A	—	8 077,64 złBrak na stanie
Softstart ABB PSTX72-600-70Kod prod. 1SFA898107R7000	72 A	—	8 844,04 złBrak na stanie
Softstart ABB PSTX85-600-70 (ten produkt)Kod prod. 1SFA898108R7000	85 A	4,7 kg	9 244,66 złBrak na stanie
Softstart ABB PSTX105-600-70Kod prod. 1SFA898109R7000	106 A	4,7 kg	9 610,40 złBrak na stanie
Softstart ABB PSTX370-600-70Kod prod. 1SFA898115R7000	370 A	—	23 492,59 złBrak na stanie
Softstart PSTX142-600-70 143 A 75 kWKod prod. 1SFA898110R7000	143 A	7,0 kg	11 330,45 złBrak na stanie

Pytania i odpowiedzi: Softstart ABB PSTX85-600-70

Czy PSTX85-600-70 pasuje do silnika 37 kW?

Dane producenta dobierają 37 kW przy 400 V do modelu PSTX72-600-70 o prądzie Ie 72 A. PSTX85 jest dobrany na 45 kW przy 400 V, więc przy 37 kW byłby zapasowy.

Jaki softstart wybrać do silnika 55 kW przy 400 V?

Dla 55 kW przy 400 V producent wskazuje PSTX105-600-70 o prądzie Ie 106 A. Model PSTX85 obsłuży ten silnik tylko przy 55 kW i 500 V, gdzie jego moc to 55 kW.
