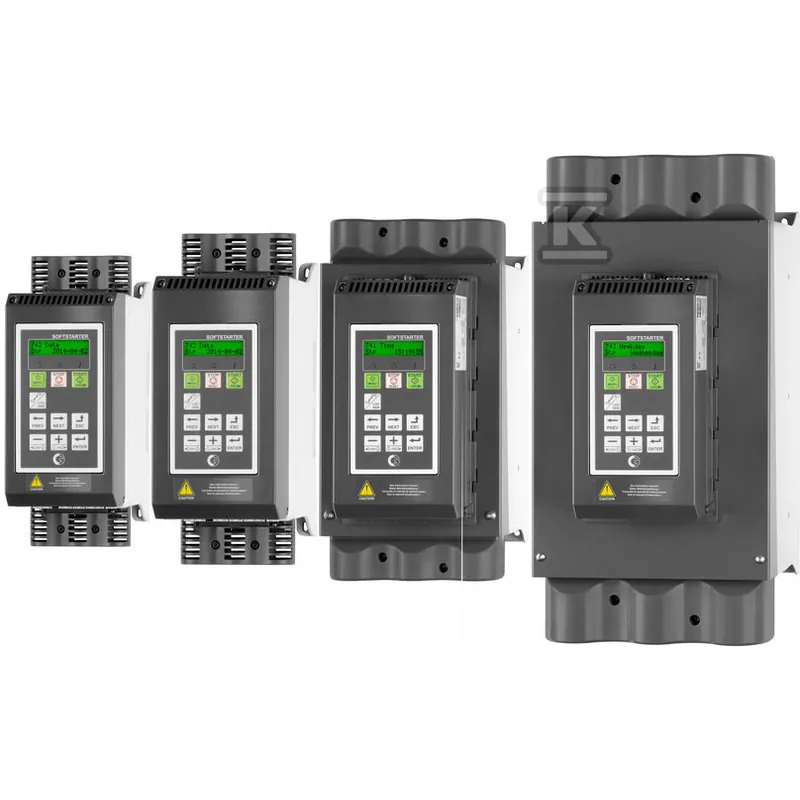

Softstarter Emotron TSA 525 V 56 A z bypassem — TSA52056

Kod prod. TSA52056

Najważniejsze parametry

Seria: TSA
Typ: softstarter ze zintegrowanym stycznikiem obejściowym (bypass)
Prąd znamionowy: 56 A
Typowa moc silnika przy 525 V (AC53b: rozruch normalny / ciężki): 37 kW / 22 kW
Napięcie zasilania: 200–525 V +10%/-15%
Napięcie sterowania: 100–240 V +10%/-15%, jednofazowe

Wszystkie dane techniczne (23)

Darmowa dostawaod 3690 zł brutto
Faktura VATdo każdego zamówienia
Wysyłka albo odbiórpaczka, paleta lub odbiór osobisty
Zakupy bez rejestracjibez zakładania konta

cena brutto za szt.

4 197,78 zł3 412,83 zł netto

Brak na stanie

Zapytaj o dostępność +48 737 880 775

Dodaj do listy zakupowejpo zalogowaniu

Opis: Softstarter Emotron TSA 525 V 56 A z bypassem

56 A
200–525 V
silnik do 37 kW przy 525 V
wielkość obudowy 1
IP20

Softstarter 525 V 56 A Emotron TSA52056 to układ łagodnego rozruchu i zatrzymywania silników trójfazowych z wbudowanym stycznikiem obejściowym (bypass). Stosuje się go do silników pomp, wentylatorów, sprężarek i przenośników. Model z serii Emotron TSA na napięcie 525 V.

Softstarter 525 V 56 A — jaki silnik obsłuży

Przy 525 V model TSA52056 obsługuje silniki o typowej mocy 37 kW przy rozruchu normalnym i 22 kW przy rozruchu ciężkim (klasyfikacja AC53b). Rozruch normalny to prąd 3 × In, ciężki 5 × In; czas rozruchu do 15 s dla wielkości 1. Zakres zasilania 200–525 V +10%/-15% obejmuje też sieci 400 V.

Który model TSA52 wybrać — prąd i moc silnika

Wszystkie warianty TSA52 mają ten sam zakres zasilania. Różnią się prądem znamionowym i mocą silnika, więc dobierz model do tabliczki znamionowej silnika. Modele od 70 A mają większą wielkość obudowy 2 i wentylator.

Model	Prąd znamionowy	Moc silnika przy 525 V (normalny / ciężki)
TSA52016	16 A	11 kW / 5,5 kW
TSA52022	22 A	15 kW / 7,5 kW
TSA52030	30 A	18,5 kW / 11 kW
TSA52036	36 A	22 kW / 11 kW
TSA52042	42 A	30 kW / 15 kW
TSA52056 (ten produkt)	56 A	37 kW / 22 kW
TSA52070	70 A	45 kW / 22 kW
TSA52085	85 A	55 kW / 30 kW
TSA52100	100 A	75 kW / 37 kW

Montaż TSA52056 — o czym pamiętać

Montaż pionowy: model chłodzony konwekcyjnie, bez wentylatora.
Temperatura otoczenia pracy 0–40 °C; do 55 °C z obniżeniem prądu o 2% na każdy °C.
Do 1000 m n.p.m. bez obniżenia; powyżej obniżenie o 1% na każde 100 m, do 4000 m.
Maksymalnie 10 rozruchów na godzinę; straty mocy przy tym cyklu to 0,2% mocy silnika.
Zabezpieczenie silnika I²t i izolowane wejście termistorowe są w standardzie. Sterowanie zasilaj napięciem 100–240 V jednofazowym.

Pozostałe softstarty znajdziesz w kategorii softstarty.

Dane techniczne: Softstarter Emotron TSA 525 V 56 A z bypassem

Producent	Emotron
Seria	TSA
Typ	softstarter ze zintegrowanym stycznikiem obejściowym (bypass)
Prąd znamionowy	56 A
Typowa moc silnika przy 525 V (AC53b: rozruch normalny / ciężki)	37 kW / 22 kW
Napięcie zasilania	200–525 V +10%/-15%
Napięcie sterowania	100–240 V +10%/-15%, jednofazowe
Liczba sterowanych faz	3
Częstotliwość	50/60 Hz ±10%
Stopień ochrony	IP20 (dla 16–820 A)
Chłodzenie / montaż	konwekcja / montaż pionowy
Wielkość obudowy	1
Zgodność EMC	środowisko klasy 1, kategoria C2
Temperatura otoczenia pracy	0–40 °C (do 55 °C z obniżeniem prądu o 2%/°C)
Temperatura przechowywania	-25 do +70 °C
Wilgotność względna	maks. 95%, bez kondensacji
Wysokość montażu	do 1000 m; do 4000 m z obniżeniem 1% na 100 m
Zabezpieczenie silnika	I²t i izolowane wejście termistorowe (standard)
Straty mocy	0,2% mocy silnika przy 10 rozruchach/godz.
Kod producenta	TSA52056
Jednostka sprzedaży	szt.
Waga	5,5 kg
Wymiary (dł. × szer. × wys.)	188 × 126 × 390 mm

Porównanie wariantów: Emotron TSA

Pokazujemy 12 z 16 w tej serii. Różnią się: prąd znamionowy, wielkość obudowy, napięcie zasilania, chłodzenie / montaż.

Produkt	Prąd znamionowy	Wielkość obudowy	Napięcie zasilania	Chłodzenie / montaż	Cena brutto
Softstarter Emotron TSA 16 AKod prod. TSA52016	16 A	1	200–525 V +10%/-15% (wersje TSA52)	konwekcja / montaż pionowy	3 310,20 złBrak na stanie
Softstarter Emotron TSA 36 AKod prod. TSA52036	36 A	1	200–525 V +10%/-15% (seria TSA52)	konwekcja / montaż pionowy	3 532,12 złBrak na stanie
Softstarter Emotron TSA 450 AKod prod. TSA52450	450 A	4	200–525 V +10%/−15% (wersja TSA52)	—	15 073,06 złBrak na stanie
Softstarter Emotron TSA 525 VKod prod. TSA52030	30 A	1	200–525 V +10%/-15%	konwekcja / montaż pionowy	3 466,96 złBrak na stanie
Softstarter Emotron TSA 525 VKod prod. TSA52042	42 A	1	200–525 V +10%/-15% (wersja TSA52)	konwekcja / montaż pionowy	3 757,97 złBrak na stanie
Softstarter Emotron TSA 525 VKod prod. TSA52070	70 A	2	200–525 V +10%/-15% (wersje TSA52)	wentylator; montaż pionowy i poziomy	4 893,10 złBrak na stanie
Softstarter Emotron TSA 525 VKod prod. TSA52360	360 A	4	200–525 V +10%/-15% (wersje TSA52)	—	13 086,57 złBrak na stanie
Softstarter Emotron TSA 525 VKod prod. TSA52022	22 A	1	200–525 V +10%/−15% (wersje TSA52)	konwekcja / montaż pionowy	3 401,72 złBrak na stanie
Softstarter Emotron TSA 525 V 56 A z bypassem (ten produkt)Kod prod. TSA52056	56 A	1	200–525 V +10%/-15%	konwekcja / montaż pionowy	4 197,78 złBrak na stanie
Softstarter Emotron TSA 525 V 100 AKod prod. TSA52100	100 A	2	200–525 V +10%/-15% (wersje TSA52)	wentylator / montaż pionowy i poziomy	6 166,72 złBrak na stanie
Softstarter Emotron TSA 525 V 240 AKod prod. TSA52240	240 A	4	200–525 V +10%/−15% (wersja TSA52)	—	10 152,67 złBrak na stanie
Softstarter Emotron TSA52200 200 AKod prod. TSA52200	200 A	3	—	wentylator / montaż pionowy i poziomy	8 922,65 złBrak na stanie

Pytania i odpowiedzi: Softstarter Emotron TSA 525 V 56 A z bypassem

Czy softstarter TSA52056 nadaje się do sieci 400 V?

Tak, zakres zasilania serii TSA52 to 200–525 V +10%/-15%. Dane mocy w katalogu dotyczą napięcia 525 V.

Czym różni się od TSA52042?

Prądem znamionowym: 56 A zamiast 42 A. Moc silnika przy rozruchu normalnym wynosi 37 kW zamiast 30 kW, a przy ciężkim 22 kW zamiast 15 kW. Obie wersje mają obudowę wielkości 1.

Czy softstarter potrzebuje wentylatora chłodzącego?

Nie. Model TSA52056 chłodzi się konwekcyjnie i montuje się go pionowo. Wentylator mają dopiero warianty od 70 A.

Czy ten model obsłuży silnik 30 kW?

Przy rozruchu normalnym tak, bo TSA52056 obsługuje do 37 kW przy 525 V. Przy rozruchu ciężkim 30 kW przekracza limit 22 kW, więc wtedy potrzebny jest większy model.
