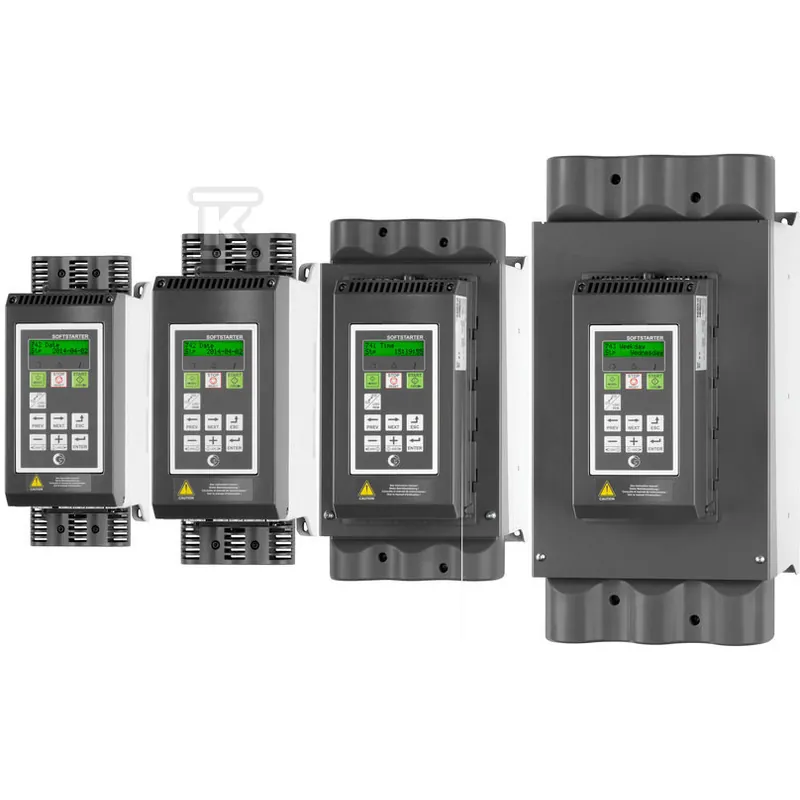

Softstarter TSA52100 UMAX 525V IMAX 100A

Softstarter Emotron TSA 525 V 100 A — TSA52100

Kod prod. TSA52100

Najważniejsze parametry

Seria: TSA
Typ: softstarter ze zintegrowanym stycznikiem obejściowym (bypass)
Prąd znamionowy: 100 A
Napięcie zasilania: 200–525 V +10%/-15% (wersje TSA52)
Napięcie sterowania: 100–240 V +10%/-15%, jednofazowe
Liczba sterowanych faz: 3

Wszystkie dane techniczne (23)

Darmowa dostawaod 3690 zł brutto
Faktura VATdo każdego zamówienia
Wysyłka albo odbiórpaczka, paleta lub odbiór osobisty
Zakupy bez rejestracjibez zakładania konta

cena brutto za szt.

6 166,72 zł5 013,59 zł netto

Brak na stanie

Zapytaj o dostępność +48 737 880 775

Dodaj do listy zakupowejpo zalogowaniu

Opis: Softstarter Emotron TSA 525 V 100 A

100 A
zasilanie 200–525 V
wielkość obudowy 2
sterowanie 100–240 V
IP20

Softstarter 525 V 100 A Emotron TSA52100 służy do łagodnego rozruchu i zatrzymywania trójfazowych silników: pomp, wentylatorów, sprężarek i przenośników. Ma zintegrowany stycznik obejściowy (bypass), który po rozruchu przejmuje zasilanie silnika. Inne softstarty znajdziesz w kategorii softstarty.

Softstarter 525 V 100 A — który model wybrać

Model TSA52100 ma prąd znamionowy 100 A i obudowę wielkości 2. Pozostałe warianty serii TSA52 na 525 V różnią się prądem znamionowym od 16 A do 85 A. Od 70 A wielkość obudowy to 2, z wentylatorem.

Model	Prąd znamionowy	Wielkość obudowy	Chłodzenie / montaż
TSA52016	16 A	1	konwekcja / pionowy
TSA52022	22 A	1	konwekcja / pionowy
TSA52030	30 A	1	konwekcja / pionowy
TSA52036	36 A	1	konwekcja / pionowy
TSA52042	42 A	1	konwekcja / pionowy
TSA52056	56 A	1	konwekcja / pionowy
TSA52070	70 A	2	wentylator / pionowy i poziomy
TSA52085	85 A	2	wentylator / pionowy i poziomy
TSA52100 (ten produkt)	100 A	2	wentylator / pionowy i poziomy

Montaż i eksploatacja — o czym pamiętać

Wersja 100 A ma wentylator, więc dopuszcza montaż pionowy i poziomy. Warianty 16–56 A chłodzi konwekcja i montuje się je tylko pionowo.
Temperatura otoczenia pracy wynosi 0–40 °C. Do 55 °C dopuszczalne jest obniżenie prądu o 2% na każdy °C.
Maksymalna wilgotność względna to 95%, bez kondensacji. Montaż do 1000 m bez obniżeń.
Przy częstych rozruchach uwzględnij straty: 0,2% mocy silnika przy 10 rozruchach na godzinę.

Dane techniczne: Softstarter Emotron TSA 525 V 100 A

Producent	Emotron
Seria	TSA
Typ	softstarter ze zintegrowanym stycznikiem obejściowym (bypass)
Prąd znamionowy	100 A
Napięcie zasilania	200–525 V +10%/-15% (wersje TSA52)
Napięcie sterowania	100–240 V +10%/-15%, jednofazowe
Liczba sterowanych faz	3
Częstotliwość	50/60 Hz ±10%
Wielkość obudowy	2
Chłodzenie / montaż	wentylator / montaż pionowy i poziomy
Stopień ochrony	IP20
Straty mocy	0,2% mocy silnika przy 10 rozruchach/godz.
Warunki rozruchu	normalny: 3 × In; ciężki: 5 × In; czas 30 s (wielkość 2–4); 10 rozruchów/godz.
Temperatura otoczenia pracy	0–40 °C (do 55 °C z obniżeniem prądu o 2%/°C)
Wysokość montażu	do 1000 m; do 4000 m z obniżeniem 1% na 100 m
Temperatura przechowywania	-25 do +70 °C
Wilgotność względna	maks. 95%, bez kondensacji
Zabezpieczenie silnika	I2t i izolowane wejście termistorowe (standard)
Zgodność EMC	środowisko klasy 1, kategoria C2
Kod producenta	TSA52100
Jednostka sprzedaży	szt.
Waga	5,7 kg
Wymiary (dł. × szer. × wys.)	188 × 126 × 420 mm

Porównanie wariantów: Emotron TSA

Pokazujemy 12 z 16 w tej serii. Różnią się: prąd znamionowy, wielkość obudowy, napięcie zasilania, chłodzenie / montaż.

Produkt	Prąd znamionowy	Wielkość obudowy	Napięcie zasilania	Chłodzenie / montaż	Cena brutto
Softstarter Emotron TSA 16 AKod prod. TSA52016	16 A	1	200–525 V +10%/-15% (wersje TSA52)	konwekcja / montaż pionowy	3 310,20 złBrak na stanie
Softstarter Emotron TSA 36 AKod prod. TSA52036	36 A	1	200–525 V +10%/-15% (seria TSA52)	konwekcja / montaż pionowy	3 532,12 złBrak na stanie
Softstarter Emotron TSA 450 AKod prod. TSA52450	450 A	4	200–525 V +10%/−15% (wersja TSA52)	—	15 073,06 złBrak na stanie
Softstarter Emotron TSA 525 VKod prod. TSA52030	30 A	1	200–525 V +10%/-15%	konwekcja / montaż pionowy	3 466,96 złBrak na stanie
Softstarter Emotron TSA 525 VKod prod. TSA52042	42 A	1	200–525 V +10%/-15% (wersja TSA52)	konwekcja / montaż pionowy	3 757,97 złBrak na stanie
Softstarter Emotron TSA 525 VKod prod. TSA52070	70 A	2	200–525 V +10%/-15% (wersje TSA52)	wentylator; montaż pionowy i poziomy	4 893,10 złBrak na stanie
Softstarter Emotron TSA 525 VKod prod. TSA52360	360 A	4	200–525 V +10%/-15% (wersje TSA52)	—	13 086,57 złBrak na stanie
Softstarter Emotron TSA 525 VKod prod. TSA52022	22 A	1	200–525 V +10%/−15% (wersje TSA52)	konwekcja / montaż pionowy	3 401,72 złBrak na stanie
Softstarter Emotron TSA 525 V 56 A z bypassemKod prod. TSA52056	56 A	1	200–525 V +10%/-15%	konwekcja / montaż pionowy	4 197,78 złBrak na stanie
Softstarter Emotron TSA 525 V 100 A (ten produkt)Kod prod. TSA52100	100 A	2	200–525 V +10%/-15% (wersje TSA52)	wentylator / montaż pionowy i poziomy	6 166,72 złBrak na stanie
Softstarter Emotron TSA 525 V 240 AKod prod. TSA52240	240 A	4	200–525 V +10%/−15% (wersja TSA52)	—	10 152,67 złBrak na stanie
Softstarter Emotron TSA52200 200 AKod prod. TSA52200	200 A	3	—	wentylator / montaż pionowy i poziomy	8 922,65 złBrak na stanie

Pytania i odpowiedzi: Softstarter Emotron TSA 525 V 100 A

Czy TSA52100 nadaje się do silnika na 525 V?

Tak, zasilanie wynosi 200–525 V +10%/-15%, a prąd znamionowy 100 A. Silnik dobierz tak, aby jego prąd mieścił się w tym zakresie.

Czym różni się od TSA52085?

Ma prąd znamionowy 100 A zamiast 85 A. Obie mają wielkość obudowy 2 i wentylator, więc montaż jest taki sam.

Czy można montować softstarter poziomo?

Tak, wersja 100 A z wentylatorem dopuszcza montaż pionowy i poziomy. Warianty 16–56 A z konwekcją montuje się tylko pionowo.

Jakie są warunki rozruchu?

Przy rozruchu normalnym prąd rozruchu wynosi 3 × In, przy ciężkim 5 × In. Czas rozruchu to 30 s dla wielkości 2–4, a dopuszczalne jest 10 rozruchów na godzinę.
