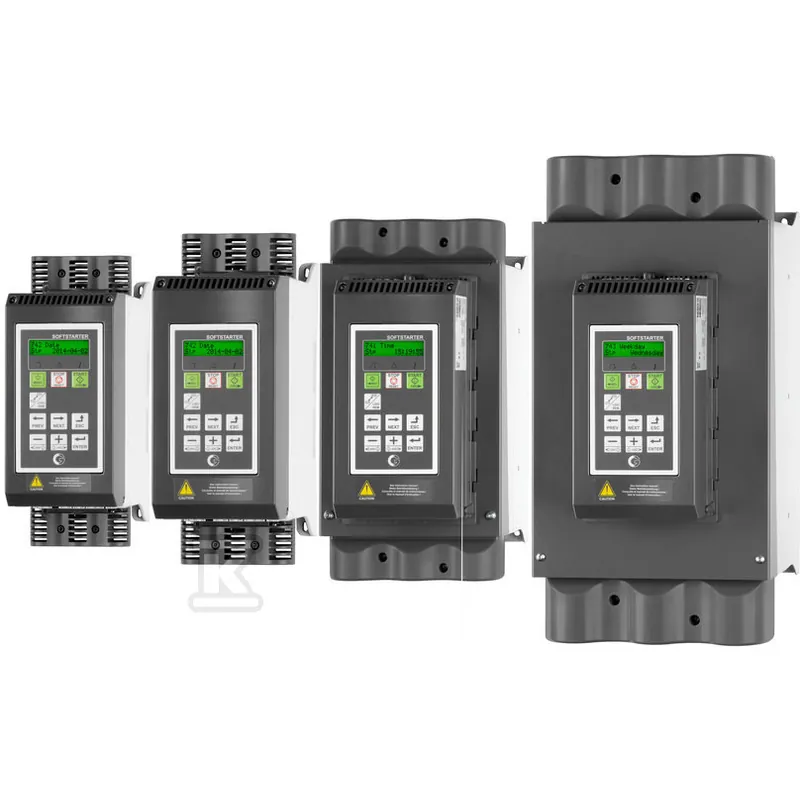

Softstarter TSA52240 UMAX 525V IMAX 240A

Softstarter Emotron TSA 525 V 240 A, wielkość 4 — TSA52240

Kod prod. TSA52240

Najważniejsze parametry

Seria: TSA
Typ: softstarter z wbudowanym stycznikiem obejściowym (bypass)
Prąd znamionowy: 240 A
Napięcie zasilania: 200–525 V +10%/−15% (wersja TSA52)
Napięcie sterowania: 100–240 V +10%/−15%, jednofazowe
Liczba sterowanych faz: 3

Wszystkie dane techniczne (24)

Darmowa dostawaod 3690 zł brutto
Faktura VATdo każdego zamówienia
Wysyłka albo odbiórpaczka, paleta lub odbiór osobisty
Zakupy bez rejestracjibez zakładania konta

cena brutto za szt.

10 152,67 zł8 254,20 zł netto

Brak na stanie

Zapytaj o dostępność +48 737 880 775

Dodaj do listy zakupowejpo zalogowaniu

Opis: Softstarter Emotron TSA 525 V 240 A

240 A
525 V
wielkość obudowy 4
IP20
wbudowany bypass

Softstarter 240 A 525 V Emotron TSA52240 to układ łagodnego rozruchu i zatrzymywania silników trójfazowych. Ma wbudowany stycznik obejściowy (bypass), który po rozruchu przejmuje zasilanie silnika. Stosuje się go do pomp, wentylatorów, sprężarek i przenośników. Inne softstarty znajdziesz w kategorii softstarty.

Softstarter 240 A 525 V — jak dobrać model

Dobór zależy od prądu znamionowego i mocy silnika przy napięciu 525 V. Poniżej warianty z tej samej rodziny TSA52. Moc podano wg katalogu producenta: rozruch normalny / rozruch ciężki.

Model	Prąd znamionowy	Moc silnika przy 525 V (normalny / ciężki)
TSA52016	16 A	11 kW / 5,5 kW
TSA52022	22 A	15 kW / 7,5 kW
TSA52030	30 A	18,5 kW / 11 kW
TSA52036	36 A	22 kW / 11 kW
TSA52042	42 A	30 kW / 15 kW
TSA52056	56 A	37 kW / 22 kW
TSA52070	70 A	45 kW / 22 kW
TSA52085	85 A	55 kW / 30 kW
TSA52240 (ten produkt)	240 A	160 kW / 90 kW

Parametry rozruchu w praktyce

Tabela mocy zakłada rozruch normalny z prądem 3 × In oraz ciężki z prądem 5 × In. Czas rozruchu wynosi 30 s dla wielkości obudowy 2–4, a dopuszczalne są 10 rozruchów na godzinę. Straty mocy wynoszą 0,2% mocy silnika przy 10 rozruchach na godzinę.

Montaż i eksploatacja — o czym pamiętać

Obudowa może być montowana pionowo i poziomo. Chłodzenie zapewnia wentylator.
Temperatura otoczenia pracy wynosi 0–40 °C. Powyżej 40 °C do 55 °C prąd trzeba obniżać o 2% na każdy stopień.
Do 1000 m n.p.m. bez ograniczeń. Powyżej 1000 m, do 4000 m, obniż prąd o 1% na każde 100 m.
Wilgotność względna maksymalnie 95%, bez kondensacji.
Stopień ochrony IP20: montuj w suchym pomieszczeniu lub w szafie zabezpieczonej przed dostępem osób.

Zgodność i zabezpieczenia

Softstarter pracuje z silnikami trójfazowymi 200–525 V (wersja TSA52) przy częstotliwości 50/60 Hz ±10%. Standardowo chroni silnik funkcją I2t i izolowanym wejściem termistorowym. Zgodność EMC: środowisko klasy 1, kategoria C2.

Dane techniczne: Softstarter Emotron TSA 525 V 240 A

Producent	Emotron
Seria	TSA
Typ	softstarter z wbudowanym stycznikiem obejściowym (bypass)
Prąd znamionowy	240 A
Napięcie zasilania	200–525 V +10%/−15% (wersja TSA52)
Napięcie sterowania	100–240 V +10%/−15%, jednofazowe
Liczba sterowanych faz	3
Częstotliwość	50/60 Hz ±10%
Moc silnika przy 525 V (rozruch normalny / ciężki, AC53b)	160 kW / 90 kW
Wielkość obudowy	4
Wysokość obudowy (H1 / z przyłączami kabli H2)	373 / 512 mm
Chłodzenie	wentylator
Montaż	pionowy i poziomy
Stopień ochrony	IP20 (dla 16–820 A)
Zgodność EMC	środowisko klasy 1, kategoria C2
Temperatura pracy	0–40 °C (do 55 °C z obniżeniem prądu o 2%/°C)
Wysokość montażu	do 1000 m; do 4000 m z obniżeniem 1% na 100 m
Temperatura przechowywania	-25 do +70 °C
Wilgotność względna	maks. 95%, bez kondensacji
Zabezpieczenie silnika	I2t i izolowane wejście termistorowe (standard)
Kod producenta	TSA52240
Jednostka sprzedaży	szt.
Waga	23,5 kg
Wymiary (dł. × szer. × wys.)	260 × 254 × 512 mm

Porównanie wariantów: Emotron TSA

Pokazujemy 12 z 16 w tej serii. Różnią się: prąd znamionowy, wielkość obudowy, napięcie zasilania, chłodzenie / montaż.

Produkt	Prąd znamionowy	Wielkość obudowy	Napięcie zasilania	Chłodzenie / montaż	Cena brutto
Softstarter Emotron TSA 16 AKod prod. TSA52016	16 A	1	200–525 V +10%/-15% (wersje TSA52)	konwekcja / montaż pionowy	3 310,20 złBrak na stanie
Softstarter Emotron TSA 36 AKod prod. TSA52036	36 A	1	200–525 V +10%/-15% (seria TSA52)	konwekcja / montaż pionowy	3 532,12 złBrak na stanie
Softstarter Emotron TSA 450 AKod prod. TSA52450	450 A	4	200–525 V +10%/−15% (wersja TSA52)	—	15 073,06 złBrak na stanie
Softstarter Emotron TSA 525 VKod prod. TSA52030	30 A	1	200–525 V +10%/-15%	konwekcja / montaż pionowy	3 466,96 złBrak na stanie
Softstarter Emotron TSA 525 VKod prod. TSA52042	42 A	1	200–525 V +10%/-15% (wersja TSA52)	konwekcja / montaż pionowy	3 757,97 złBrak na stanie
Softstarter Emotron TSA 525 VKod prod. TSA52070	70 A	2	200–525 V +10%/-15% (wersje TSA52)	wentylator; montaż pionowy i poziomy	4 893,10 złBrak na stanie
Softstarter Emotron TSA 525 VKod prod. TSA52360	360 A	4	200–525 V +10%/-15% (wersje TSA52)	—	13 086,57 złBrak na stanie
Softstarter Emotron TSA 525 VKod prod. TSA52022	22 A	1	200–525 V +10%/−15% (wersje TSA52)	konwekcja / montaż pionowy	3 401,72 złBrak na stanie
Softstarter Emotron TSA 525 V 56 A z bypassemKod prod. TSA52056	56 A	1	200–525 V +10%/-15%	konwekcja / montaż pionowy	4 197,78 złBrak na stanie
Softstarter Emotron TSA 525 V 100 AKod prod. TSA52100	100 A	2	200–525 V +10%/-15% (wersje TSA52)	wentylator / montaż pionowy i poziomy	6 166,72 złBrak na stanie
Softstarter Emotron TSA 525 V 240 A (ten produkt)Kod prod. TSA52240	240 A	4	200–525 V +10%/−15% (wersja TSA52)	—	10 152,67 złBrak na stanie
Softstarter Emotron TSA52200 200 AKod prod. TSA52200	200 A	3	—	wentylator / montaż pionowy i poziomy	8 922,65 złBrak na stanie

Pytania i odpowiedzi: Softstarter Emotron TSA 525 V 240 A

Czy ten softstarter obsłuży silnik 160 kW?

Wg katalogu przy napięciu 525 V model TSA52240 obsługuje silnik do 160 kW przy rozruchu normalnym i do 90 kW przy rozruchu ciężkim (AC53b). Przy ciężkim rozruchu dobierz moc silnika według tej wartości.
