Skrátka: výkon sa volí podľa výšky stĺpa a požadovanej triedy osvetlenia. Parkové súpravy 4–5 m majú 30–60 W (2750–5300 lm), pouličné 6–10 m 47–80 W (5700–8500 lm). Rozhoduje svetelný tok v lm, optika a IP66.
Obsah
Výber výkonu pouličného LED svietidla sa začína výškou stĺpa a požadovanou intenzitou osvetlenia, nie samotnými wattmi. Parkové súpravy na stĺpoch 4–5 m majú 30–60 W (2750–5300 lm), pouličné na stĺpoch 6–10 m majú 47–80 W (5700–8500 lm). Výkon vo W informuje o príkone, o množstve svetla vypovedá svetelný tok v lm.
Výber výkonu pouličného LED svietidla a výška stĺpa
Súpravy ukazujú príkladové kombinácie výšky a výkonu, ale závislosť nie je lineárna: 4 m je 30 W a 2750 lm, 5 m je 45 W (3850 lm) alebo 60 W (5300 lm), 6 a 8 m je 47–50 W (5700–6700 lm), 9 m je 65 W (7050 lm) a 10 m sú dve svietidlá po 80 W (8500 lm).
Otázka „aký výkon pouličného svietidla“ má zmysel len spolu so svetelnou účinnosťou, teda pomerom lm k W. Súprava so svietidlom 50 W a 5700 lm dáva približne 114 lm/W a svietidlo 65 W a 7050 lm približne 108 lm/W (výpočet z parametrov súprav). Pri porovnávaní svietidiel porovnávajte lm, nie watty.
| Výška stĺpa | Svietidlo | Výkon | Svetelný tok | Súprava |
|---|---|---|---|---|
| 4 m | Lena Mitra Basic | 30 W | 2750 lm | stĺp Elmonter CN4 |
| 5 m | Lena Mitra Basic | 45 W | 3850 lm | stĺp NT S-50/6-3 |
| 5 m | Lena Mitra Basic | 60 W | 5300 lm | stĺp Elmonter CN5 |
| 6 m | Lena Corona 2 Basic | 50 W | 5700 lm | stĺp NT S-60PC-3 |
| 8 m | Lena Strado LED S | 47 W | 6700 lm | stĺp Elmonter SO8 |
| 9 m | Lena Corona 2 Basic | 65 W | 7050 lm | stĺp Elmonter SO9 |

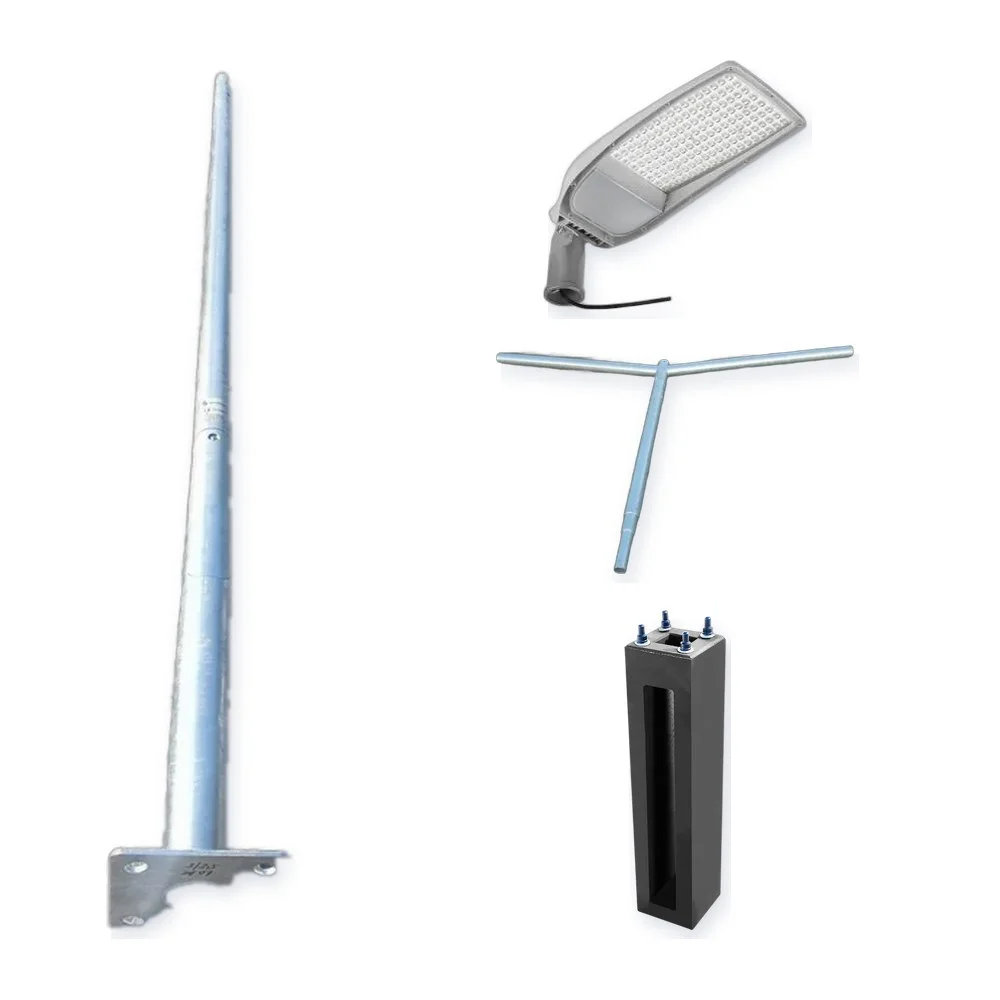

| 10 m | Lena Corona 2 Basic ×2 | 2 × 80 W | 2 × 8500 lm | stĺp Elmonter CN10 |
LED svietidlo na stĺp 6 m: čo očakávať

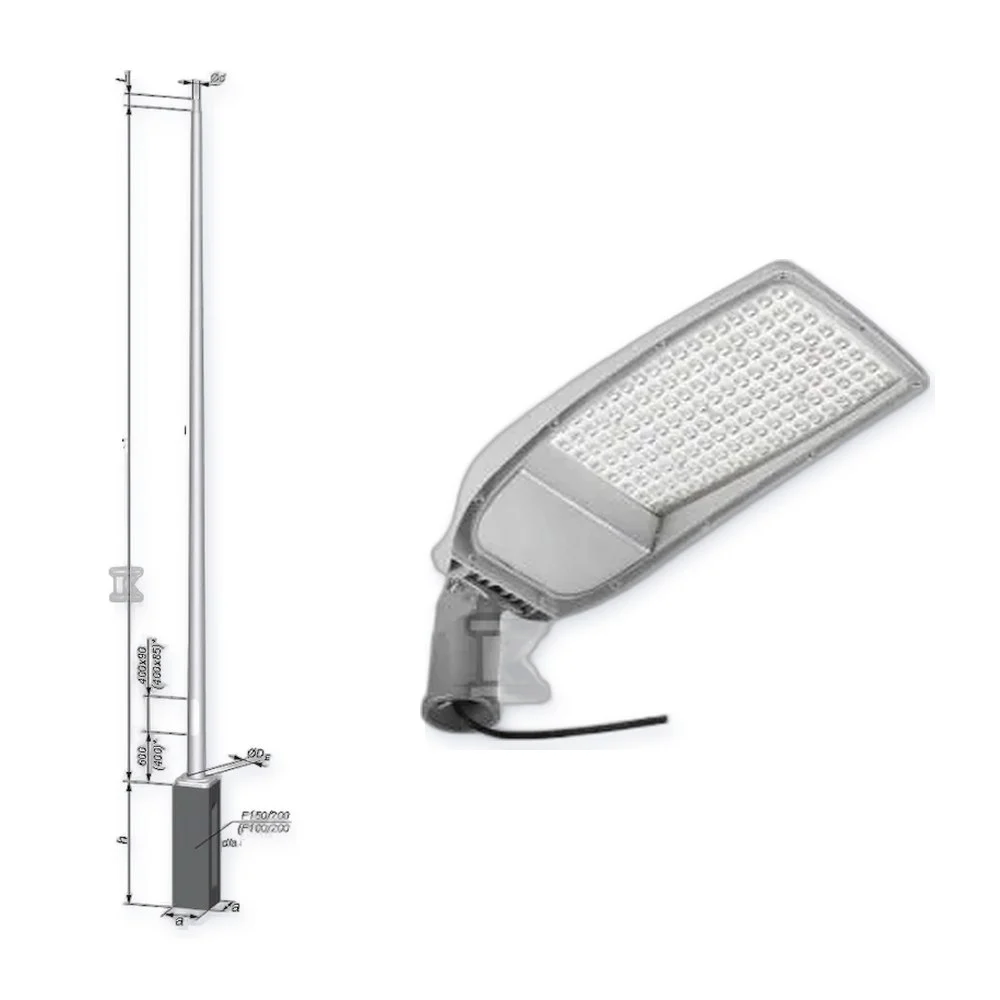

Na stĺpe 6 m s jednoramenným výložníkom s vyložením 1 m je v súprave cestné svietidlo 50 W so svetelným tokom 5700 lm. Stĺp 6 m spadá do rozsahu 5–7 m, pre ktorý je určený základ F100/200. Svietidlo v tejto súprave má triedu ochrany I a IP66.
Súpravy 6 a 8 m majú svietidlá 47–50 W a 9 m 65 W, takže samotná výška výkon neurčuje; rozhoduje optika a rozstup. Cestný lúč smeruje svetlo na vozovku, nie nahor. Výkon a výšku preto treba overiť fotometrickým výpočtom pre konkrétny rozstup stĺpov.
Triedy osvetlenia a rozstup stĺpov
Požadovanú intenzitu osvetlenia alebo jas povrchu určuje norma PN-EN 13201: triedy M pre cesty s premávkou vozidiel, triedy P pre chodníky a parkoviská. Trieda vyplýva z kategórie cesty a intenzity premávky a od nej závisí prípustný rozstup stĺpov pri danom svietidle.
Rozstup sa pre daný výkon nedá uviesť jedným číslom. Závisí od svetelného toku, krivky svietivosti svietidla, výšky, vyloženia a šírky vozovky. Do projektu je potrebný fotometrický súbor výrobcu svietidiel, napr. série Corona 2 Basic alebo Mitra Basic.
Parkové LED svietidlo a solárne svietidlá
Parkové LED svietidlo pracuje nižšie, zvyčajne na stĺpoch 4–5 m, pri chodníkoch a námestiach. Produkty s výkonom 20 W (2230 lm), 45 W (5275 lm) a 59 W s asymetrickým lúčom majú IP66. Modely Lena Lighting SKVER S BASIC 45 W a SKVER S BASIC 20 W majú triedu ochrany II a riadenie DALI. Ledvance URBAN LTRN V 59 W má asymetrický lúč.
Solárne svietidlá nevyžadujú kábel zo siete. Napríklad V-TAC VT-ST200 50 W dáva 4000 lm pri IP65 a Ledvance ECO SOLAR E 20 W 3200 lm. Výkon panelov a kapacita akumulátora ovplyvňujú dobu svietenia, preto svetelný tok 4000 lm nie je rovnocenný sieťovému svietidlu rovnakého výkonu pracujúcemu celú noc. Celý výber nájdete v sekcii vonkajšie LED svietidlá.
Farebná teplota, IP a typické chyby
Svietidlá vo väčšine súprav majú farbu 4000 K (neutrálna biela). Prepínateľná farba 830/840 vo svietidle Ledvance umožňuje zvoliť 3000 K alebo 4000 K. Podrobnosti rozoberá článok o farebnej teplote svetla. Pre vonkajšie svietidlá sa volí IP66 alebo minimálne IP65.
- Výber samotného výkonu vo W bez kontroly svetelného toku v lm a krivky svietivosti.
- Príliš vysoko umiestnené svietidlo s malým svetelným tokom: intenzita na povrchu klesá a svetlo sa rozptyľuje mimo cesty.
- Opomenutie triedy ochrany: svietidlá triedy I vyžadujú pripojenie ochranného vodiča, svietidlá triedy II majú dvojitú izoláciu.
- Nezodpovedajúci stĺp a základ výške a hmotnosti svietidla; zásady rozoberá článok osvetľovací stĺp základ.
- Chýbajúca prepäťová ochrana na napájaní vedenia; pozri zvodič prepätia typ 1 a 2.
Súpravy majú kábel YKY-żo 3×2,5 mm² v stĺpe s dĺžkou prispôsobenou výške (7 m pre stĺp 4 m, 15 m pre 10 m). Pripojenie k sieti vykonáva osoba s oprávnením SEP. Ostatné produkty nájdete v sekcii osvetlenie.
Najčastejšie otázky
Aký výkon pouličného svietidla na stĺp 5 m?
V súpravách na stĺpe 5 m sa používajú svietidlá 45 W (3850 lm) alebo 60 W (5300 lm). Výber závisí od požadovanej triedy osvetlenia, rozstupu stĺpov a šírky osvetľovaného pásu. Presnú hodnotu potvrdí fotometrický výpočet.
Aké LED svietidlo na stĺp 6 m?
Súprava na stĺp 6 m s jednoramenným výložníkom 1 m obsahuje cestné svietidlo 50 W so svetelným tokom 5700 lm, IP66 a triedou ochrany I. Takýto stĺp spadá do rozsahu 5–7 m pre základ F100/200.
Stačí výkon vo wattoch na výber pouličného svietidla?
Nie. Watty udávajú príkon, o množstve svetla rozhoduje svetelný tok v lúmenoch a krivka svietivosti. Napríklad svietidlo 50 W a 5700 lm má účinnosť cca 114 lm/W a svietidlo 65 W a 7050 lm cca 108 lm/W.
Aký stupeň krytia IP má mať parkové LED svietidlo?
Na prácu vonku sa používa IP65 alebo IP66. Parkové svietidlá 20 W, 45 W a 59 W majú IP66, teda ochranu pred prachom a silnými prúdmi vody. Dodatočne sa kontroluje trieda ochrany I alebo II.
