Stručně: typ AC reaguje na sinusový střídavý reziduální proud, typ A také na pulzující stejnosměrný proud. U spotřebičů s elektronikou (pračky, indukční desky, nabíječky) se volí typ A, v okruzích zásuvek standardně 30 mA.
Obsah
Proudový chránič typ A nebo AC? Typ AC detekuje pouze sinusový střídavý reziduální proud, typ A navíc pulzující stejnosměrný proud. Tam, kde pracují spotřebiče s výkonovou elektronikou (pračky, indukční desky, nabíječky, střídače), se používá typ A. V okruzích zásuvek a při ochraně před úrazem elektrickým proudem je standardní citlivost 30 mA.
Čím se liší typy AC, A, F a B
Typ proudového chrániče určuje, jakou podobu svodového proudu je schopen detekovat. Typ AC reaguje na sinusový střídavý proud. Typ A reaguje na střídavý proud a pulzující stejnosměrný proud. Typ F navíc zahrnuje proudy se smíšenými frekvencemi, vyskytující se např. v obvodech s jednofázovými střídači. Typ B detekuje také hladký stejnosměrný proud a je určen pro třífázové spotřebiče s usměrňovači, včetně mnoha střídačů.
| Typ | Sinusový střídavý proud | Pulzující stejnosměrný proud | Hladký stejnosměrný proud | Typické použití |
|---|---|---|---|---|
| AC | ano | ne | ne | spotřebiče bez elektroniky, např. jednoduché osvětlení a topné spirály |
| A | ano | ano | ne | pračky, indukční desky, nabíječky, zařízení se zdroji |
| F | ano | ano | ne | spotřebiče s jednofázovým střídačem |
| B | ano | ano | ano | třífázové střídače, instalace s usměrňovači |
Jaký proudový chránič zvolit pro spotřebiče s elektronikou
Spotřebiče s usměrňovačem nebo elektronickou regulací mohou při porušení izolace generovat reziduální proud se stejnosměrnou složkou. Chránič typu AC pak nemusí zareagovat, nebo zareaguje se zpožděním. Proto se pro pračky, indukční desky, nabíječky vozidel a střídače používá minimálně typ A a požadavek výrobce zařízení má přednost. U indukční desky viz také průřez kabelu pro indukční desku.
Příkladem typu A ve třífázovém obvodu s neutrálním vodičem je Hager CDA425J 4P 25 A 30 mA typ A. Typ A zvládá střídavý proud i pulzující stejnosměrný proud. Verze s vyšším jmenovitým proudem je Hager CDA463J 4P 63 A 30 mA typ A, rovněž čtyřpólová.
- 1Spotřebič v obvoduZjistěte, jaká zařízení obvod napájí
- 2Výkonová elektronika?Pračka, indukce, nabíječka, zdroj
- 3Ano: typ A nebo vyššíF nebo B, pokud to vyžaduje výrobce
- 4Ne: typ ACTyp A je také přípustný
- 5Počet pólů a proud2P nebo 4P; proud ne menší než jištění
RCD typ A a AC: kdy postačí typ AC
Typ AC zůstává přípustný tam, kde v obvodu nejsou spotřebiče generující stejnosměrnou složku svodového proudu a výrobce zařízení nevyžaduje typ A. Jde o jednoduché světelné obvody se žárovkami nebo odporové spotřebiče. Příklady přístrojů typu AC jsou Hager CDC225J 2P 25 A 30 mA typ AC a Hager CDC240J 2P 40 A 30 mA typ AC pro jednofázové obvody 230 V. V instalaci se smíšenými spotřebiči je volba typu A bezpečnějším projekčním řešením, protože zahrnuje i rozsah typu AC.
Rozdíl v konstrukci a funkci se tedy týká pouze druhu detekovaného reziduálního proudu. Citlivost 30 mA, počet pólů a jmenovitý proud se volí nezávisle na typu, podle uspořádání obvodu a nadproudové ochrany.
Chránič 30 mA, počet pólů a jmenovitý proud
Chránič 30 mA představuje doplňkovou ochranu při přímém dotyku v okruzích zásuvek a dalších obvodech uvedených v PN-HD 60364. Počet pólů závisí na uspořádání: 2P pro jednofázové obvody (fáze a N), 4P pro třífázové obvody s neutrálním vodičem. Jmenovitý proud proudového chrániče je maximální zatěžovací proud, který může přístrojem protékat. Musí být alespoň roven jmenovitému proudu nadproudové ochrany, která je za ním. Volbu této ochrany popisuje výběr jističe.
| Typ | Póly | Jmenovitý proud | Přístroj |
|---|---|---|---|
| A | 4 | 25 A | ETI EFI-P4 A 25/0.03 |

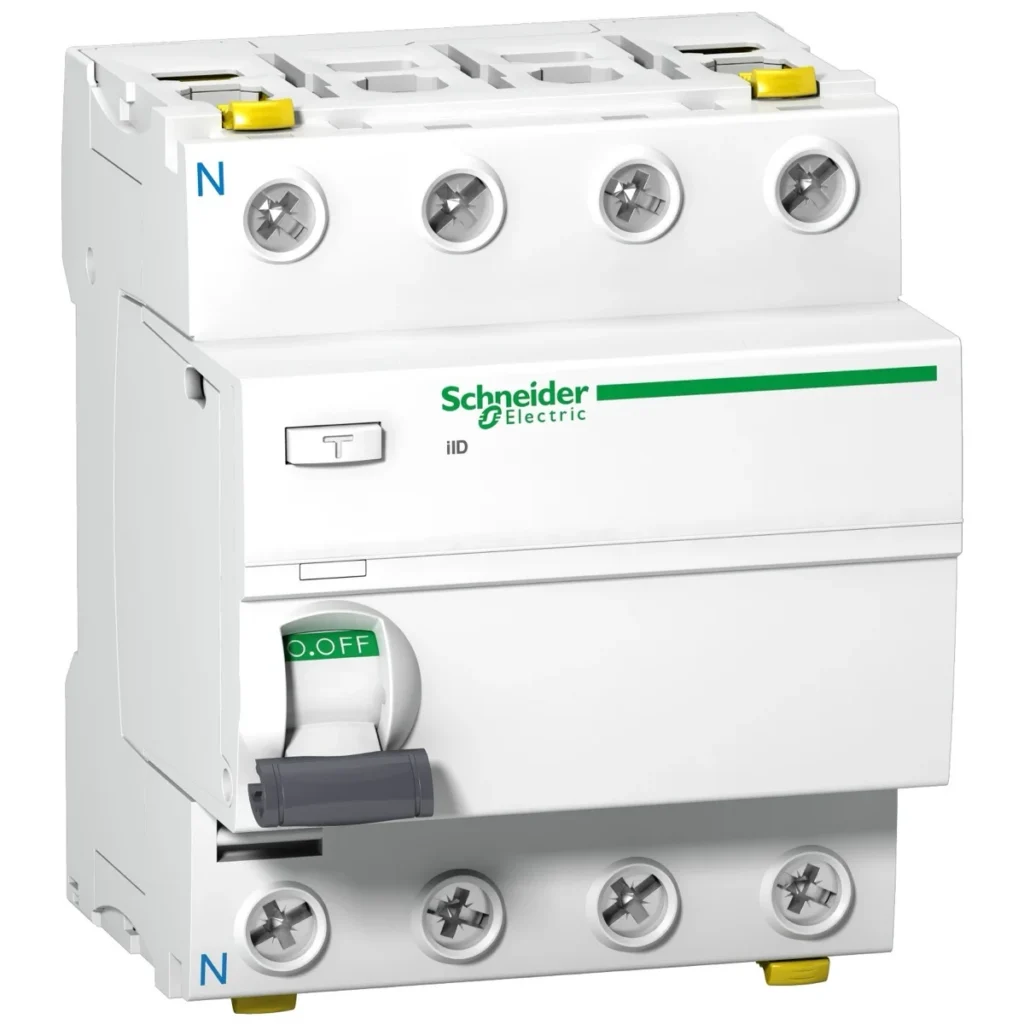

| A | 4 | 40 A | Schneider Electric iID-40-4-30-A |
| A | 4 | 40 A | Hager CDA440J |
| AC | 4 | 40 A | Hager CDC440J |
| AC | 4 | 63 A | Hager CDC463J |
Úplný přehled přístrojů naleznete v sekci proudové chrániče.
Typické chyby při výběru RCD
- Montáž typu AC v obvodu s pračkou, indukční deskou nebo nabíječkou vyžadující typ A.
- Volba proudového chrániče s jmenovitým proudem nižším, než je nadproudová ochrana za ním.
- Použití 2P ve třífázovém obvodu s neutrálním vodičem.
- Propojení vodiče N chráněného obvodu s vodičem N jiného obvodu nebo s PE za chráničem, což způsobuje vybavení bez skutečného svodu.
- Považování RCD za nadproudovou ochranu: nechrání před přetížením ani zkratem.
Uspořádání přístrojů v rozvodnici popisuje článek jak zapojit bytovou rozvodnici. Práce na rozvodnici provádí osoba s příslušnou kvalifikací (SEP).
Nejčastější dotazy
Může typ A nahradit typ AC?
Ano. Typ A detekuje sinusový střídavý proud i pulzující stejnosměrný proud, takže zahrnuje rozsah typu AC. Lze jej použít v každém obvodu, kde by postačil typ AC, bez ztráty ochranné funkce.
Pro která zařízení je potřeba RCD typ A?
Typ A se používá u spotřebičů s výkonovou elektronikou: praček, indukčních varných desek, nabíječek vozidel, zdrojů a některých střídačů. O požadovaném typu rozhoduje dokumentace výrobce zařízení.
Chrání proudový chránič 30 mA před přetížením?
Ne. Proudový chránič reaguje na diferenciální proud, tedy na svodový proud do země, nikoli na přetížení či zkrat. K tomu je zapotřebí nadproudová ochrana, např. jistič, zapojená v sérii.
Kolik pólů by měl mít proudový chránič?
V jednofázovém obvodu se používá chránič 2P (fáze a N), ve třífázovém obvodu s neutrálním vodičem 4P (tři fáze a N). Počet pólů musí odpovídat počtu činných vodičů obvodu.
